PS3コントローラーのUSB端子をmicro usb端子に改造してみた その2 メンテナンス編

今回は前回のPS3コントローラーのUSB端子をmicro usb端子に改造してみた その1 分解編の続きです。



amacustom.hatenablog.com



前回は改造とメンテナンスをする為にコントローラーを分解していき、

無事に分解が出来たので、今回はメンテナンスを行い誤作動しないようにしていきます。





※当記事を読んで作業の真似をされて、万が一製品が故障したり、

不慮の事故が起こっても私は責任が負えませんので全て自己責任でお願いします。



前回の記事にも載せていましたが作業するのに必要なもの等は以下の通りです。





準備するもの

プラスドライバ (100円均一のもので大丈夫です)

綿棒 (白いものが好ましいです)

無水エタノール (そんなに使うものではないので小容量でいいです)

はんだごて

はんだ

フラックス

エナメル線

交換用のmicro-B端子 (電気街などで実際に見て買うのが良さそうです)

ホットエアーツール

ピンセット (何本かセットになっているのが今後便利です)



あると便利なもの

修理用の開腹ヘラスパチュラ

耐熱マット





ではメンテナンスをしていきます。



接点を洗浄する



ボタンケーブルの接点が汚れているので洗浄することで誤作動を解消してみようと思います。



f:id:amacustom:20180331093352j:plain

 まずは基板の接点をキレイにします。

写真中央部にある黒く10個ずつ並んでいるのがケーブルとの接点です。

全体的にところどころ白くなっているのが汚れです。

これらを無水エタノールを含ませた綿棒で軽くこすって汚れを取ります。



f:id:amacustom:20180331174712j:plain

このように綿棒でこすった後は付着していた汚れが取れています。

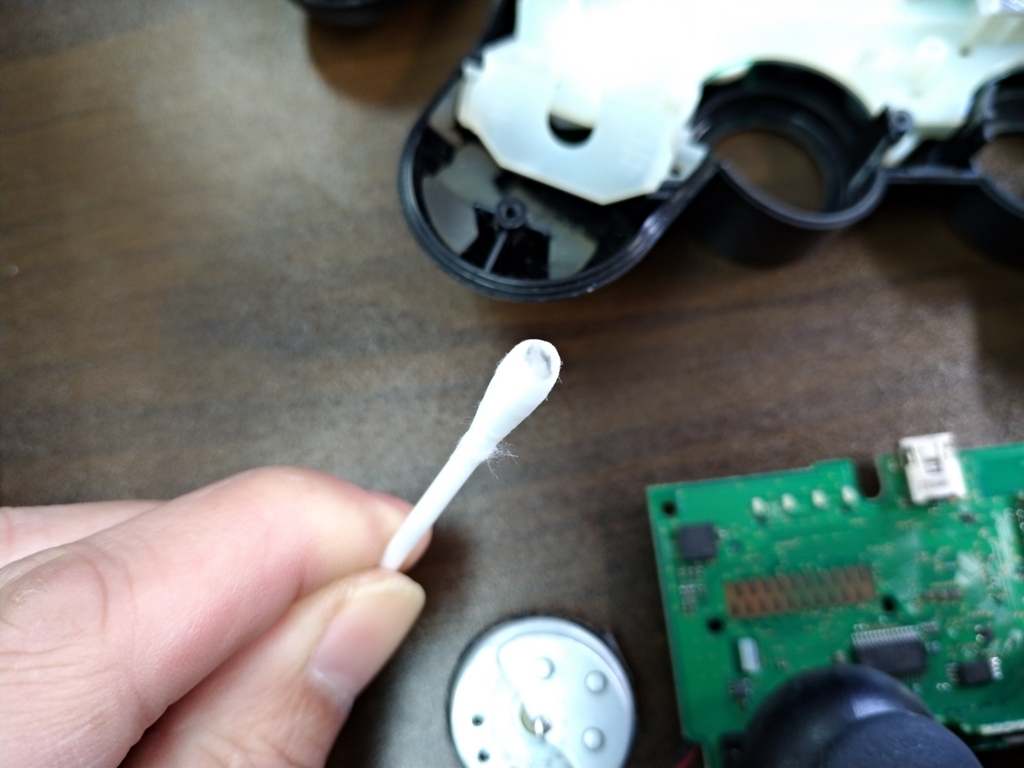

f:id:amacustom:20180331175137j:plain

綿棒に軽く汚れがついて、キレイになった証拠です。

(準備するものの綿棒に白いものが好ましいと書いた理由ですが、

白い綿棒を使った方が汚れがちゃんと取れているか確認出来るからです)





次はボタンケーブルの接点の汚れを洗浄していきます。

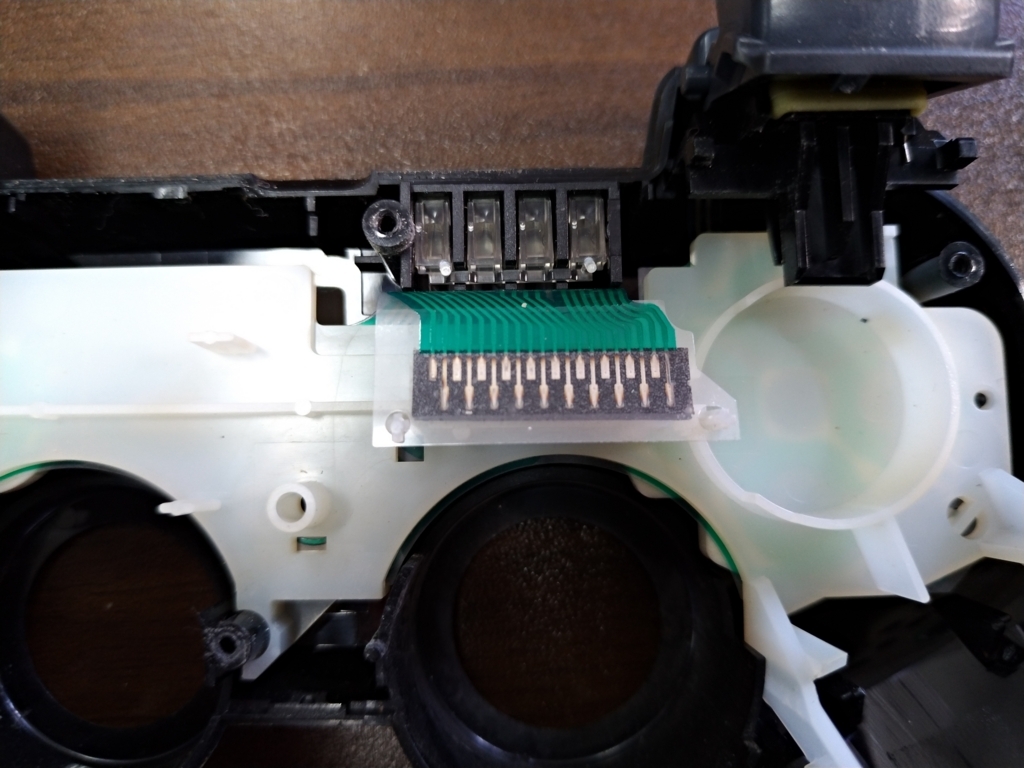

f:id:amacustom:20180331175503j:plain

このケーブルの接点が基板の接点と合わさって、信号が流れることでボタンが反応するようです。

ここも軽く黒く汚れているので無水エタノールを含ませた綿棒でキレイにします。

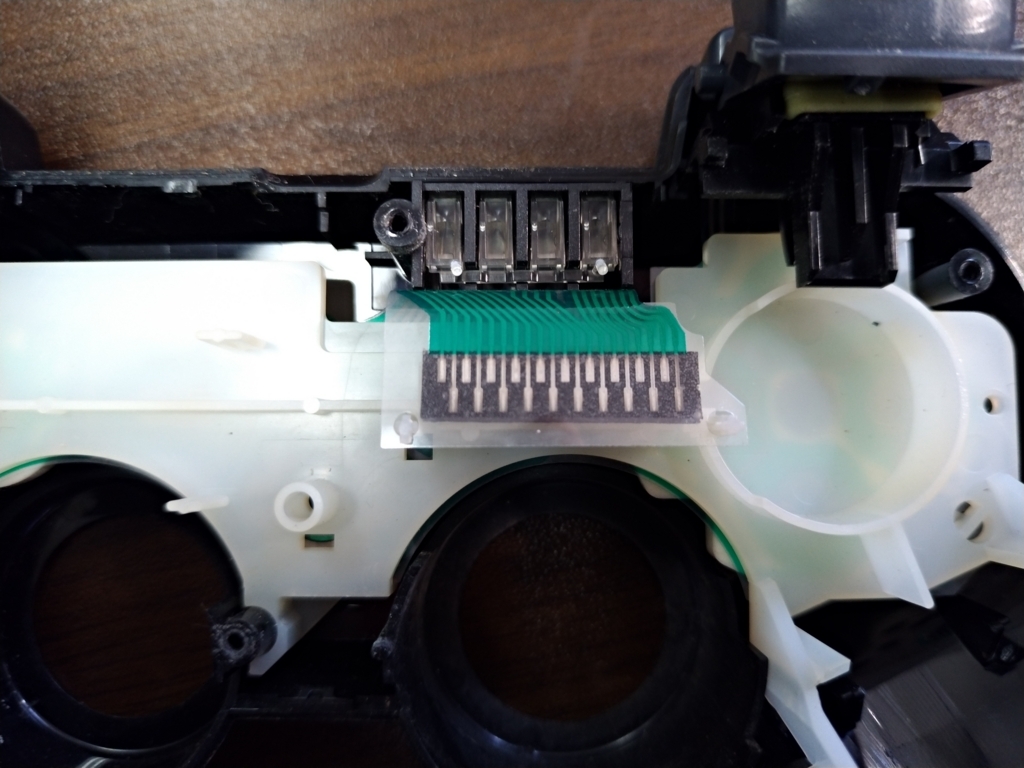

f:id:amacustom:20180331175755j:plain

軽くこするだけでこんなにキレイになりました。

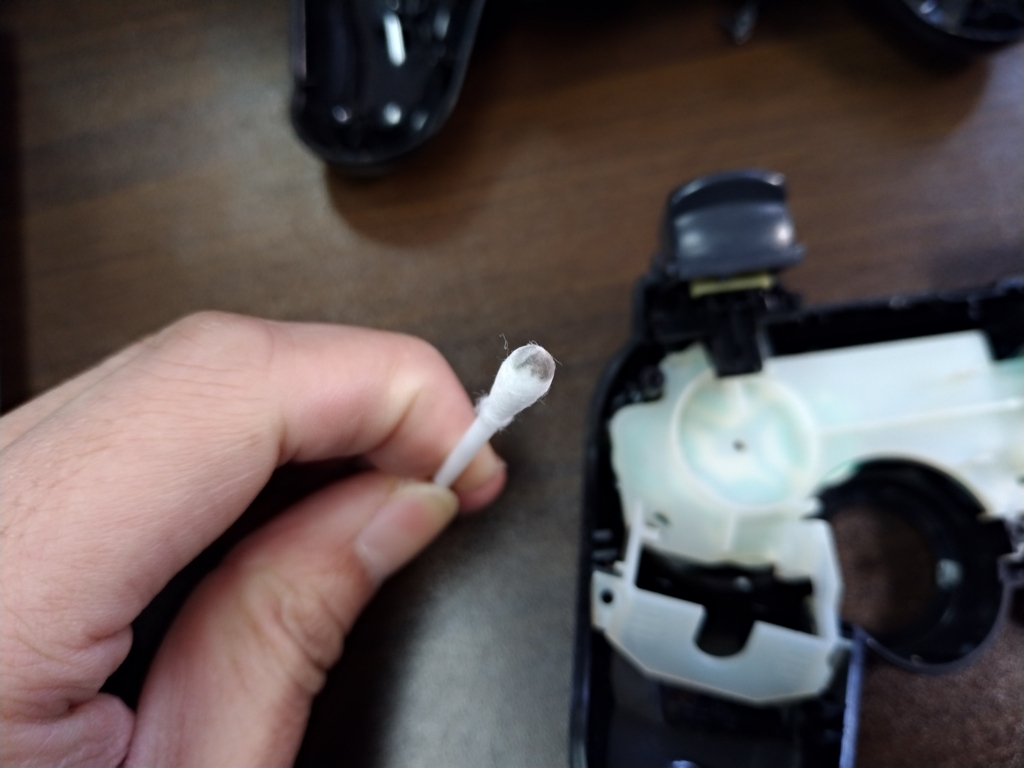

f:id:amacustom:20180331175858j:plain

基板側の接点のときよりも汚れています。



これだけでは不十分なので次はボタンケーブルの各ボタンの接点部分を洗浄します。

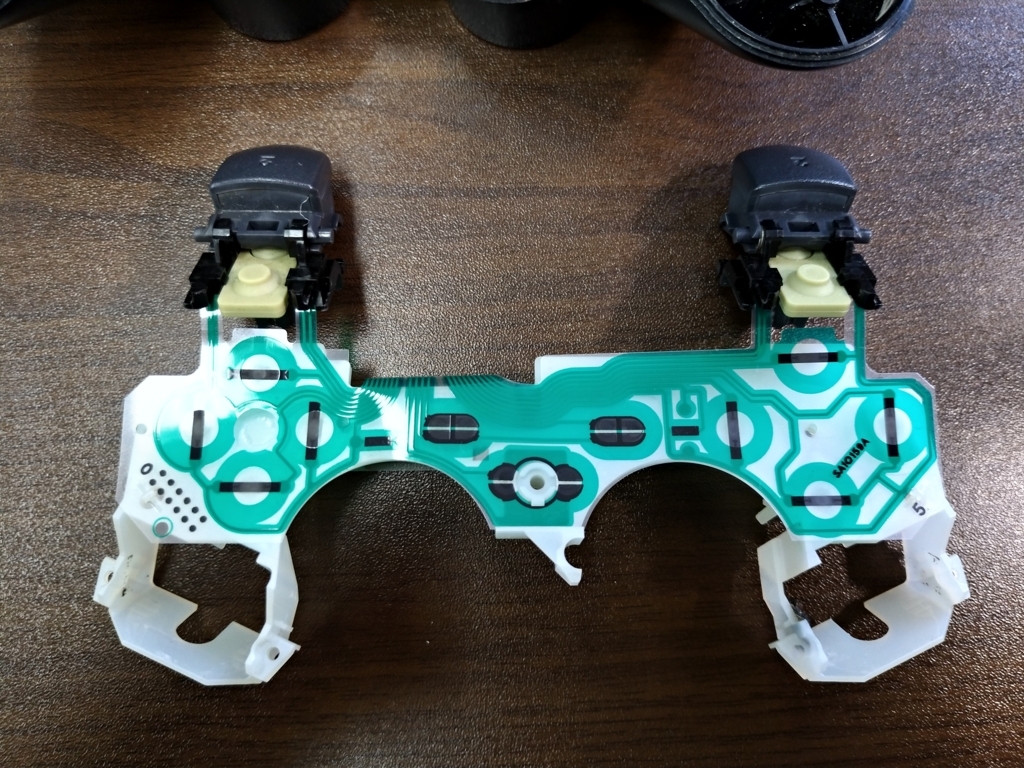

f:id:amacustom:20180331180141j:plain

十字キー、スタート・セレクト、各丸ボタン、PSボタンの接点を先ほどと同じように

エタノールを含ませた綿棒でこすります。

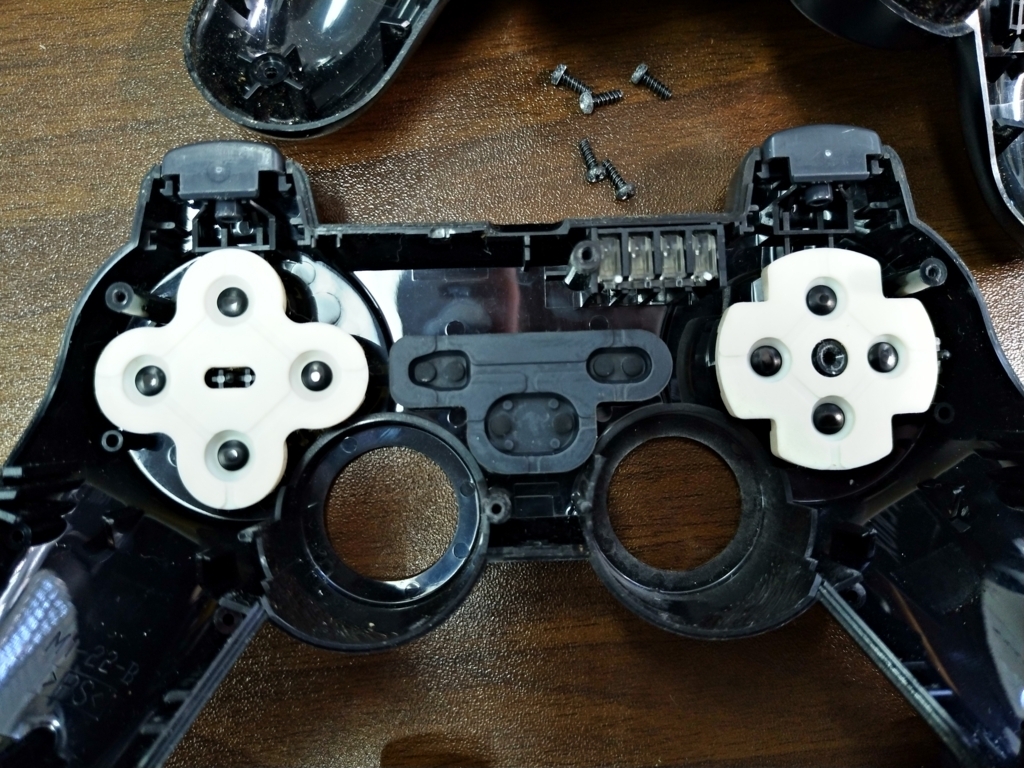

f:id:amacustom:20180331180407j:plain

ついでに各ボタンのラバー裏側の接点部分もメンテナンスします。

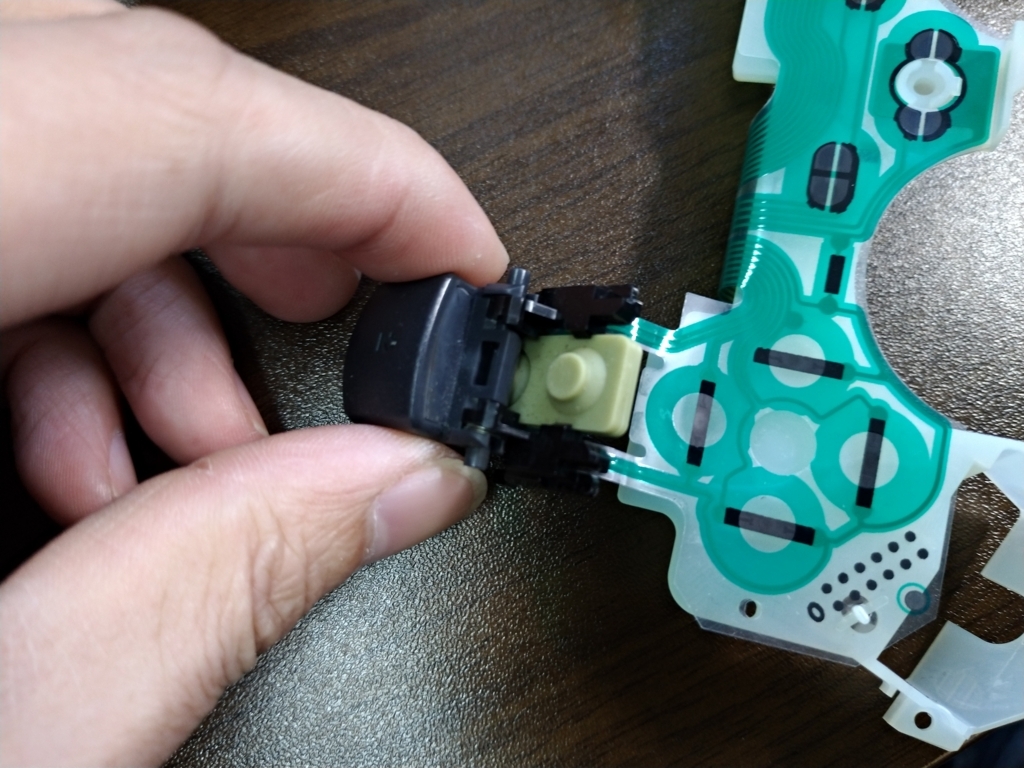

f:id:amacustom:20180331180612j:plain

LRボタンはこの緑のラバーの裏に接点があるのでラバーを外す為にL2・R2ボタンを外します。

つまんでひねるようにすると取れやすかったです。

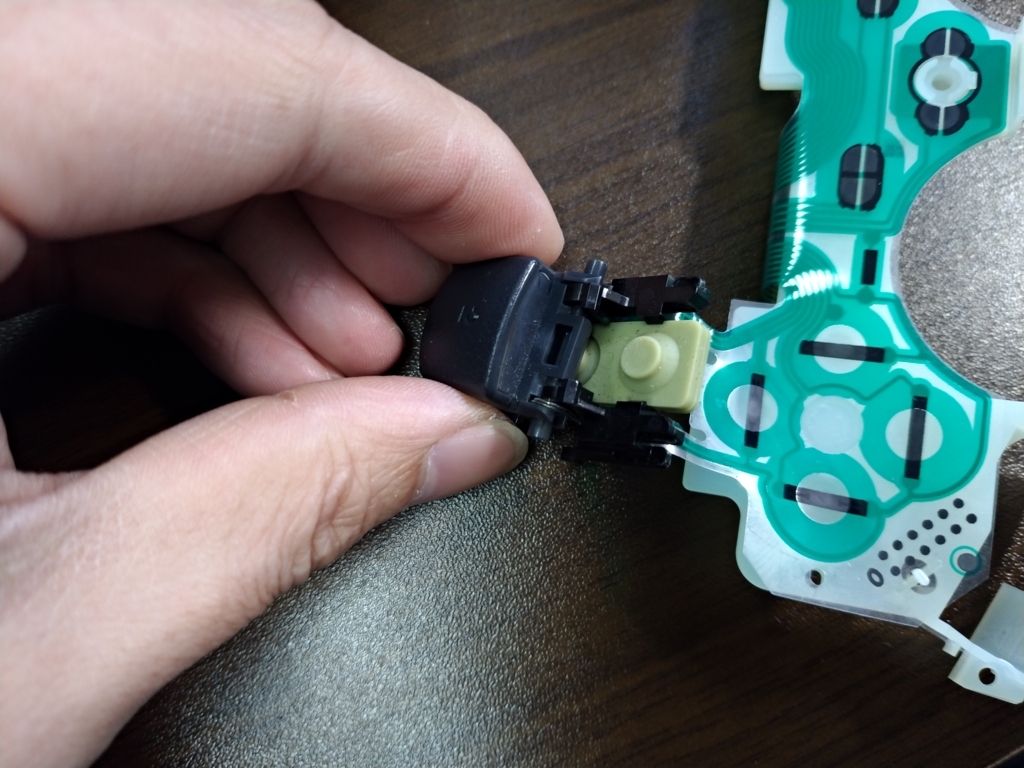

f:id:amacustom:20180404092829j:plain

このように片側が取れたらもう片側も同じように反対側にひねれば簡単に取れます。

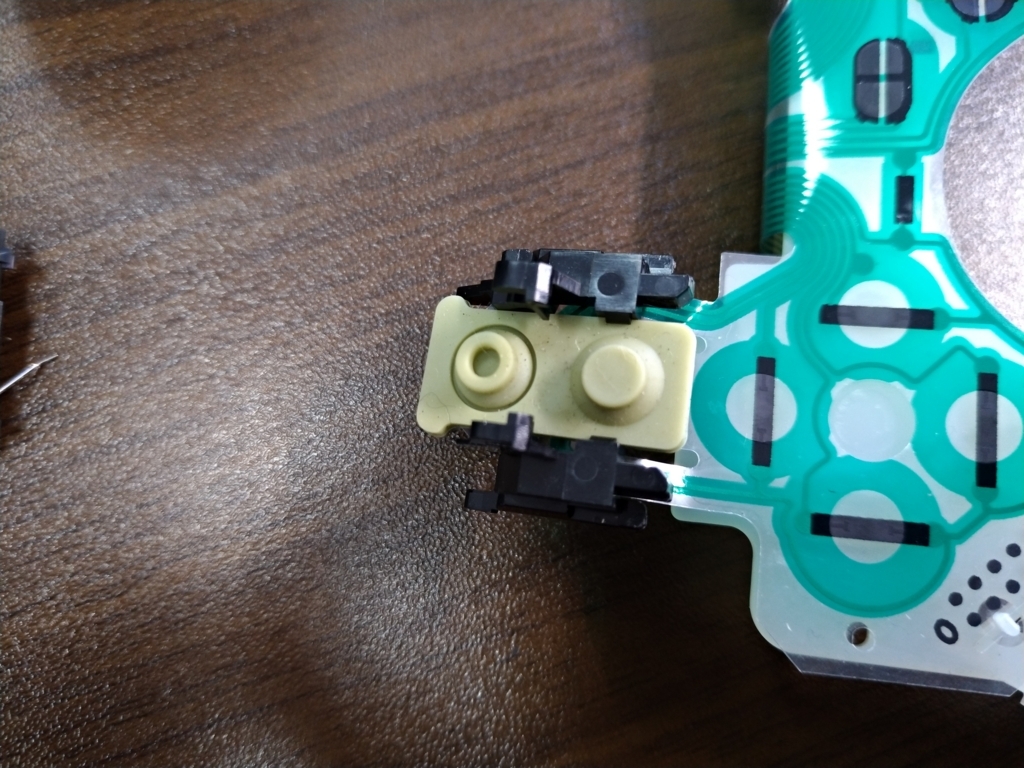

f:id:amacustom:20180404092942j:plain

ボタンが取れた状態です。

これでラバーが取れるようになりました。

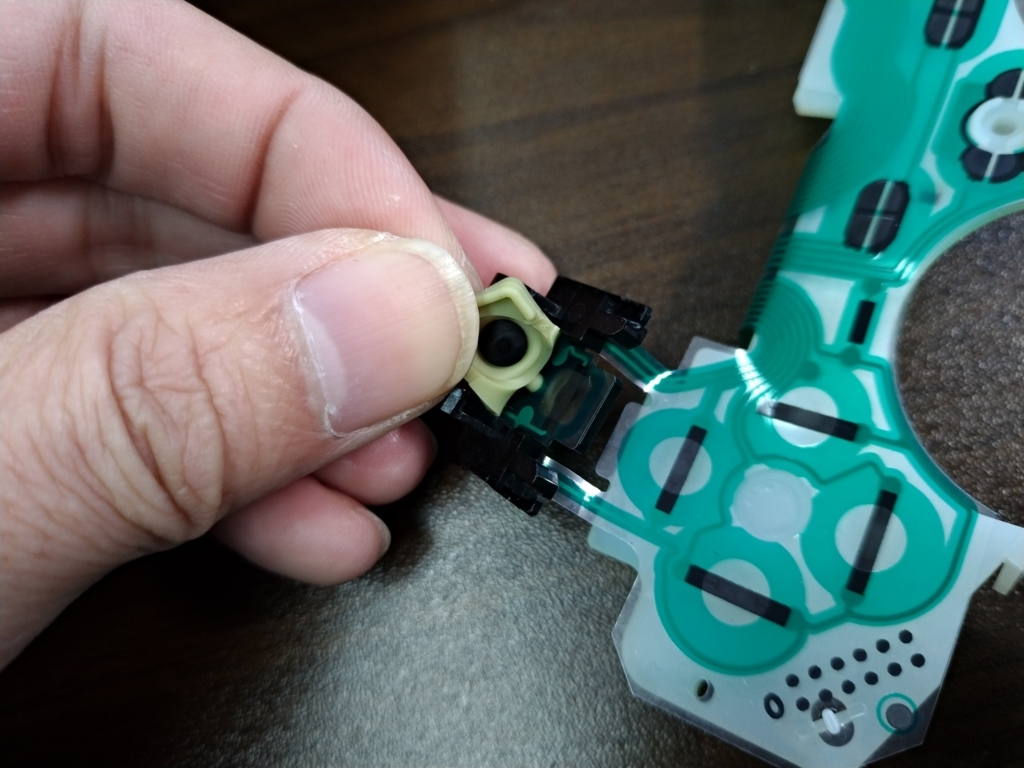

f:id:amacustom:20180404093408j:plain

めくるだけで簡単に取れるのでラバーの下にある接点をメンテナンスします。



これで各ボタンのメンテナンスは終了しました。

全てのボタン接点の清掃をしたので誤作動は解消されているはずです。

実際に組んで確認しないとわからないですが、USB端子の改造が残っているので

メンテナンスの成否は確認せずに引き続き作業していきます。



前回と今回やってきた作業くらいであればゆっくり慎重に行えば

元に戻して動かなくなってしまったとか、認識しなくなったなんてことは

ほぼ無いと思います。

amacustom.hatenablog.com





もちろん、やるなら自己責任でお願いします。



次回はいよいよ、本当にやりたかったUSB端子の改造をしていきます!
