バッテリーコネクタ端子を破損させてしまい起動しなくなってしまったiPhone8の基板修理をさせていただきました (バッテリーコネクタ端子交換)
※本ブログにはプロモーションが含まれています
今回はご自身でバッテリー交換をする際にバッテリーを接続するコネクタ端子を破損させてしまい、起動しなくなったiPhone8の基板修理の様子をご紹介します。
お伺いしていた通り、電源ボタンを長押ししても起動しません。
ご相談いただいた際に破損部分のお写真をいただいており、恐らくはバッテリーコネクタ端子が破損している為に通電出来なくなっているのではないかと思います。
コネクタ端子の交換を行い、正常に起動するようになるか修理してみましょう。
※当記事を読んで作業の真似をされて、万が一製品が故障したり、
不慮の事故が起こっても私は責任が負えませんので全て自己責任でお願いします。
準備するもの
精密ドライバーセット,特殊ネジ ドライバー 磁石付き とるくす マイナス 三角 六角 プラス 星形 y字ドライバー switch カメラ スマホ修理ツール ペン型 差し替えドライバー 時計 眼鏡 mac ps4 パソコン iphone 分解工具
- 余程特殊なネジが使われていなければこれがあれば大抵の端末は分解出来ると思います
CARELAGE(ケアレージュ) 抗菌ふつう綿棒 200本2個組
- フラックスの除去に使います
- もちろん100均のもので十分です
白光(HAKKO) ダイヤル式温度制御はんだこて FX600-02
- こて先の温度が上がる速度が早く使いやすいです
goot(グット) はんだこて台 ニクロムヒーターはんだごて専用 スポンジ付き ST-11 日本製
- 土台に重量がありはんだごてを置いても安定します
goot(グット) 電子工作用 鉛入りはんだ Φ1.0mm スズ60%/鉛40% ヤニ入り SD-63
- コンパクトで作業しやすいです
こて先ポリッシャー ケミカルペースト はんだ付け用 フラックス 精密電子製 品 個セット B BGAに最適 100g RMA-223-UVロジンはんだフラックスリキッド 電気修復ツール用 CSP BGA 個セット Bボード保護
- 液体のフラックスとは違い蒸発しにくくはんだ付けが容易になります
YIHUA 959D リワークステーション ホットエアーガン 温度制御型（100℃～500℃） PSE認証 日本語取扱説明書付き 高速加熱 低騒音
- 基板実装部品の取り外しや取り付けに使います
RICISUNG カプトンテープ 絶縁 耐熱 ポリイミドテープ 250℃~320℃ 耐高温テープ（幅10mm×長さ33m ）電子基板 の マスキング 保護 等に ゴールドフィンガーテープ
- 基板上のコネクタに熱風が直接当たらないように保護する為に使います
KiloNext プラモデル 模型 工具 精密 ピンセット 使い分け可能 6種類セット
- 6種類セットになっているので用途別に使い分け出来て便利です
HAYEAR 38MP 1080P 2K HDMIUSB産業用ビデオ顕微鏡カメラ広視野マニュアルIRIS120Xズームレンズ（PCBはんだ付け修理用）
- 細かい作業になるので顕微鏡で拡大しないと精度が落ちます
iPhone8 本体 ジャンク
- 基板実装部品取り用にジャンク基板を使用します
あると便利なもの
分解工房 iSesamo【iPhone/iPod/iPad対応修理工具】分解工房オリジナルロゴ版
- 分解時、固くて開腹・殻割りしにくい部分にはこれが便利です
ミネシマ 細工ヘラ ホビーツール TM-102
- 上記の工具が大きくて使いにくい箇所にはこちらのヘラが便利です
【Amazon.co.jp限定】E·Durable 電動精密ドライバー N30 グレー ドライバー 電動 小型 電動ドライバー 軽量 ペン型 正逆転 自動 USB充電式 LEDライト付き コンパクト 日本語説明書付き
- ネジが多いので分解時に電動ドライバーがあるととても楽です
1.故障したバッテリーコネクタ端子を取り外す

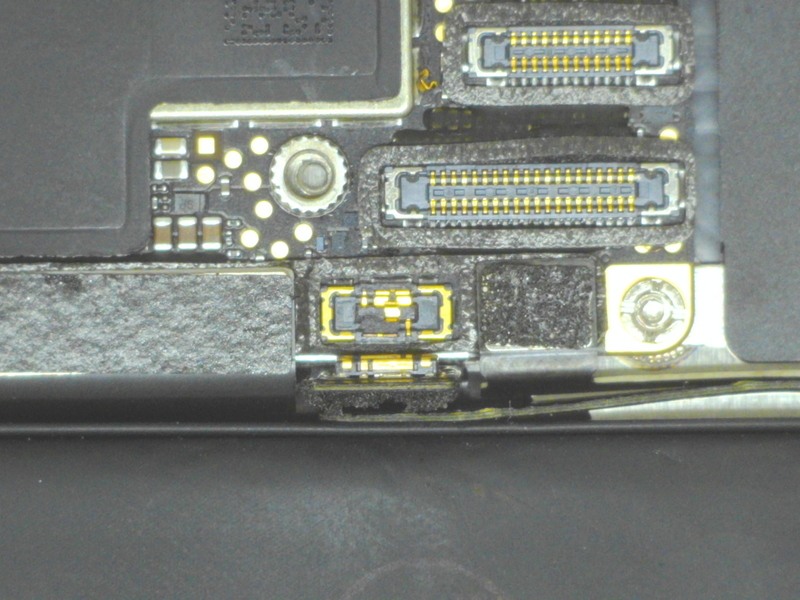

分解しバッテリーを接続する端子を見てみると破損してしまいコネクタがしっかりとはまらない状態になっておりました。
この端子を取り外し、ジャンク端末から取り外した正常な端子に交換すれば起動するようになると思いますので交換していきます。
まずは端子の周りにあるクッション状の端子周辺の保護材を取り外します。
取り外す際に誤ってコンデンサなどの部品を破損させてしまわないように丁寧に作業を行いましょう。

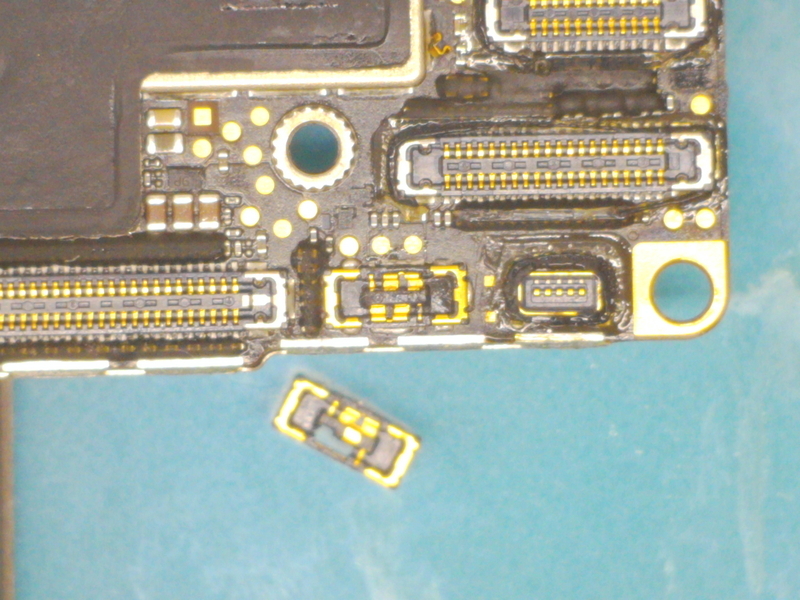

保護材を除去出来たら端子の溶接部分が露出しますので端子の交換作業がしやすくなります。
今回は上からホットエアーで熱風を当ててはんだを溶かして取り外すので、周りの端子が熱風で溶けてしまわないように取り外す端子以外の部分を耐熱の絶縁テープで保護しておきます。
端子が溶接されている部分にフラックスを塗布し、上から熱風を当てていきます。
最初は350℃くらいで加熱し、少しずつ様子を見ながら最終的に400℃まで温度を上げて取り外しました。
一か所に熱風が当たり続けてしまうといくら耐熱のテープで保護しているとはいえ、周りの端子が溶けてしまう可能性があるので取り外したい端子部分だけに熱風を当て続けず、くるくるとホットエアーを動かし続けながら加熱すると良いです。

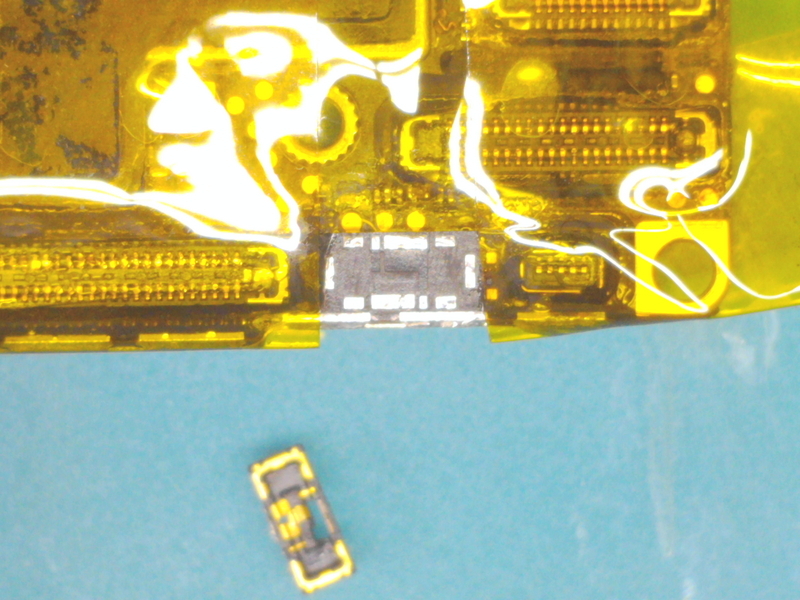

これでひとまず端子を取り外せたので新しい端子を溶接する準備が整いました。
交換用の端子もジャンク基板から同様の手順で取り外して準備しておきます。
2.新しい端子を溶接する部分に予備はんだする
破損した端子を取り外せたので次は残っているはんだを一度除去し、低融点のはんだで予備はんだを行います。

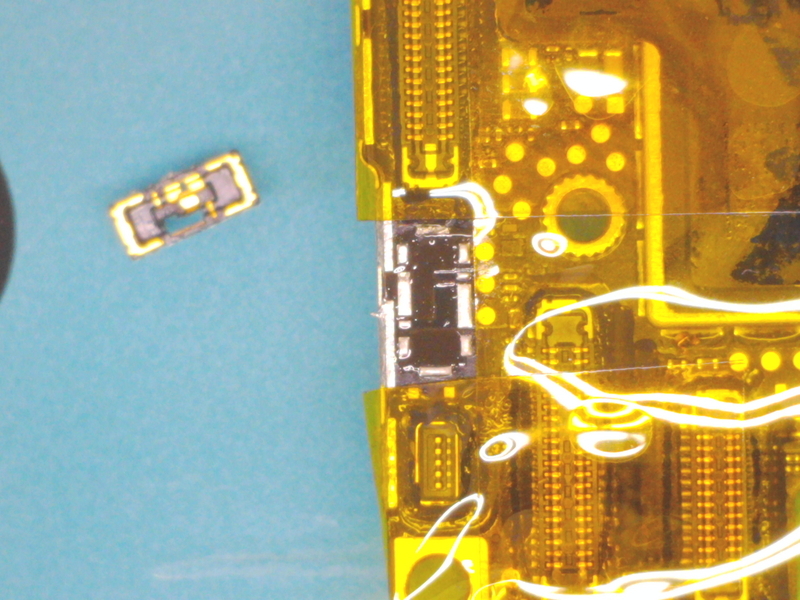

少しはんだを含ませたはんだ吸収線を使って基板上に残ったはんだを除去してフラックスも除去するとこのようになります。
そこにフラックスを塗布して予備はんだを行います。

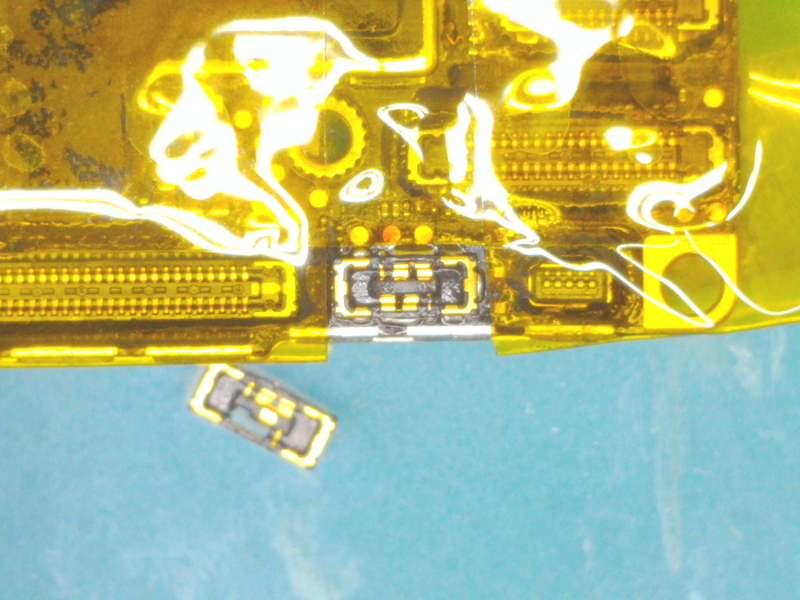

こんな感じで多少はんだの量にバラつきがありますが予備はんだ出来ました。
予備はんだが終わったら無水エタノールを含ませた綿棒や歯ブラシでフラックスを除去してちゃんとはんだがのっているか確認しておくとうまくいくと思います。
3.ジャンク基板から取り外したコネクタ端子を溶接する
破損した端子を取り外し、交換用の端子を溶接する準備が出来たのでいよいよ端子交換を行っていきます。
先ほどフラックスを除去したのですが再度フラックスを塗布します。

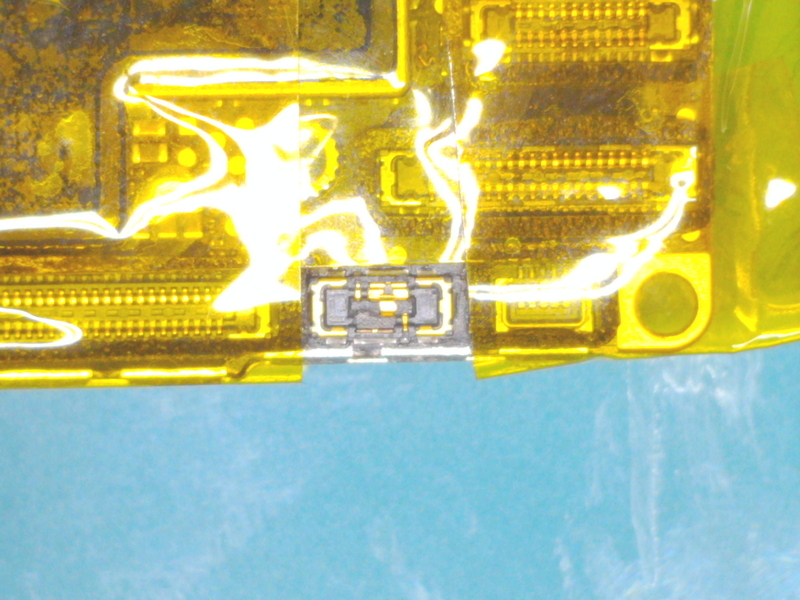

そこにジャンク基板から取り外した端子を乗せます。
この状態でズレがないように位置合わせを慎重に行っておきます。
取り外したときと同様に熱風を一か所に当て続けないように注意しながら加熱していきます。

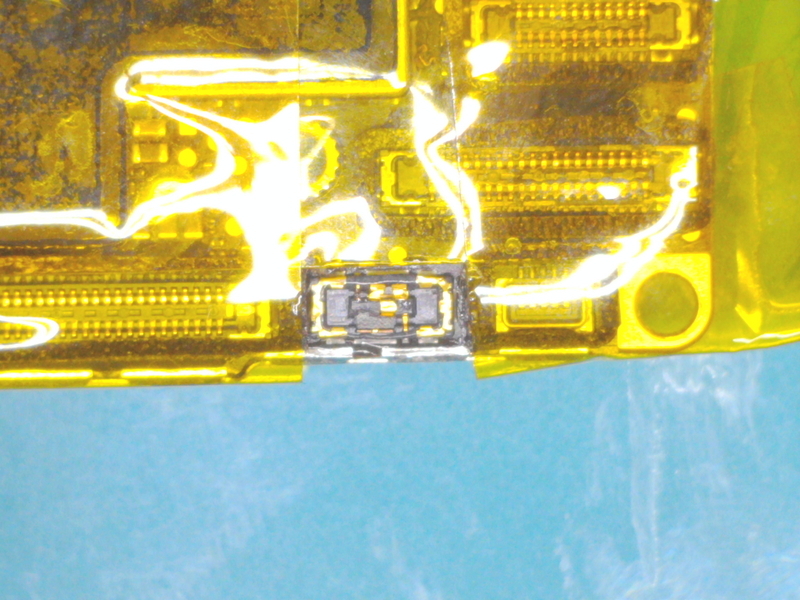

ぐるぐるとホットエアーの先を動かし続け、はんだが溶けてきたら溶接完了です。
しっかり冷まして耐熱テープを外し、端子部分に残ったフラックスを無水エタノールを含ませた綿棒でやさしく掃除したら作業完了です。
ちゃんと復旧しているか組み立てて確認しましょう。
4.動作確認をする

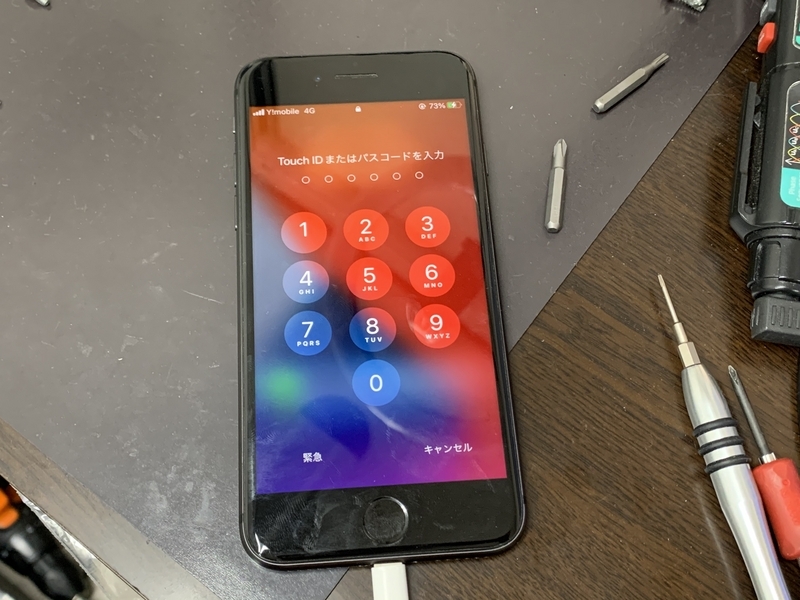

組み立てて電源を入れてみると無事に起動しました。

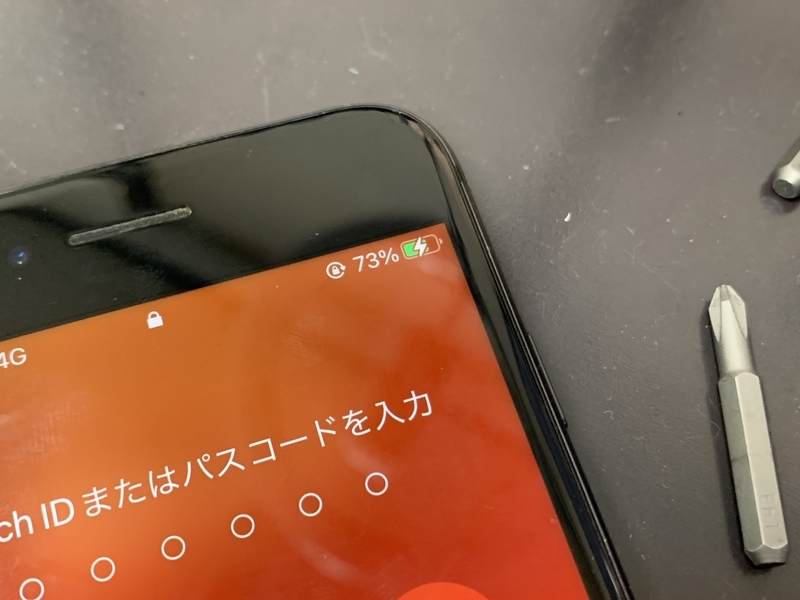

充電も問題なく出来て元の状態に戻ったのではないかと思います。
修理前は電源すら入らない状態だったのが基板修理を行うことで問題なく使用出来る状態に復旧しました。
タッチ操作やカメラなどの各種動作確認を行い問題なさそうでしたので基板修理は成功です。
修理前のバッテリー端子が破損した状態でバッテリーを無理やり接続しようとすると基板がショートしてしまったりするので皆さまお気を付けください。
iPhoneのバッテリー交換は割と簡単に出来る作業ではありますが、今回のように端子を破損させてしまったりすることもありますので無理にご自分で作業せずに修理業者に依頼すると良いと思います。
今回のようなバッテリーのコネクタ端子の破損程度でしたら私の技量でも修理は出来ると思いますので (iPhoneX以降の基板が2層になっているタイプは自信ありませんが) ご相談いただければ出来る限り対応させていただきます。
