今回はご自分で分解・清掃を行う際に冷却ファンを接続するコネクタ端子が破損して基板から外れてしまったとのことでご依頼いただきましたのでご紹介させていただきます。

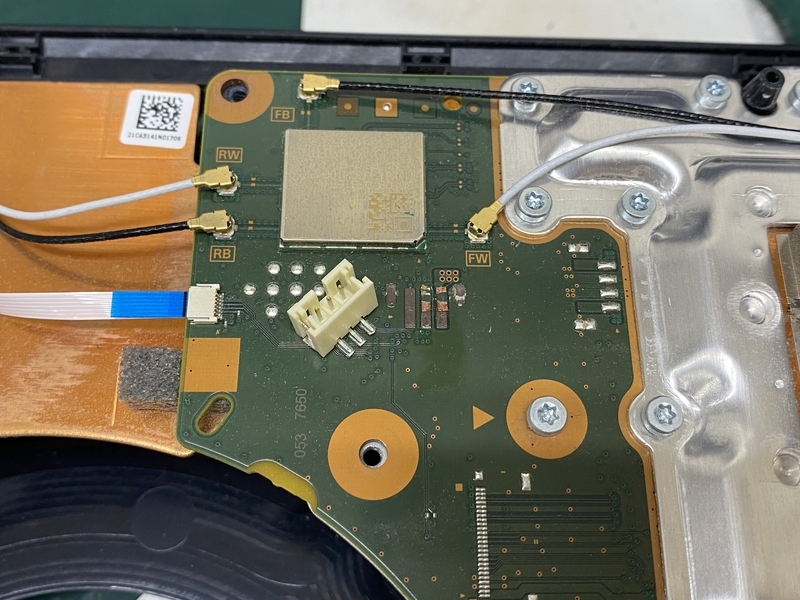

基板の状態を確認してみると回路が剥離し、端子が外れてしまっている状態でした。
随分前に修理したPS4の電源ユニットを接続するコネクタ端子を修理する要領で修理すれば問題なく復旧するかと思われましたのでご依頼を受けさせていただきました。
それでは修理していきましょう。
※当記事を読んで作業の真似をされて、万が一製品が故障したり、
不慮の事故が起こっても私は責任が負えませんので全て自己責任でお願いします。
準備するもの
- 余程特殊なネジが使われていなければこれがあれば大抵の端末は分解出来ると思います
- フラックスの除去に使います
- もちろん100均のもので十分です
- フラックスの除去に使います。
- 残れば掃除などに使えますが必要なければ小容量のもので大丈夫です
- こて先の温度が上がる速度が早く使いやすいです
- 土台に重量がありはんだごてを置いても安定します
- コンパクトで作業しやすいです
- 液体のフラックスとは違い蒸発しにくくはんだ付けが容易になります
- 6種類セットになっているので用途別に使い分け出来て便利です
- 回路の導通チェックに使用します
- 細かい作業になるので顕微鏡で拡大しないと精度が落ちます
あると便利なもの
- ネジが多いので分解時に電動ドライバーがあるととても楽です
- 分解時、固くて開腹・殻割りしにくい部分にはこれが便利です
- 上記の工具が大きくて使いにくい箇所にはこちらのヘラが便利です
1.回路の修復を行う

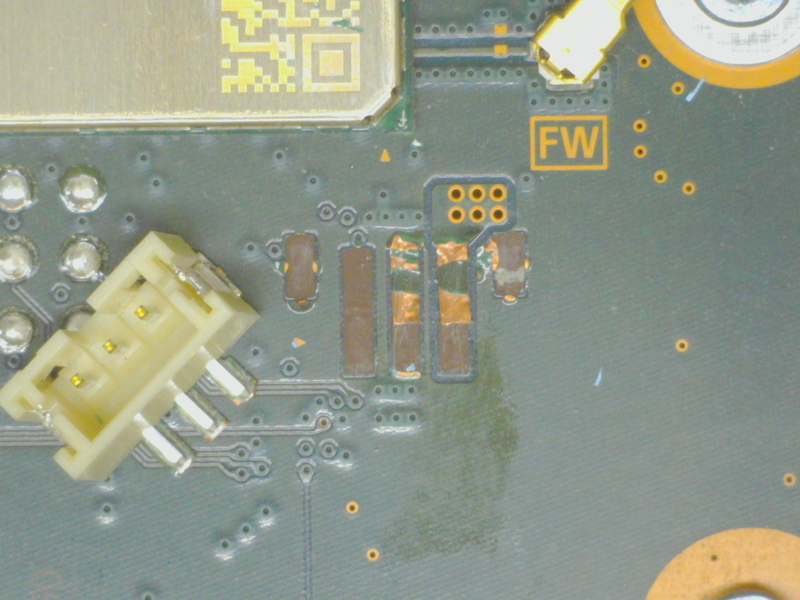

顕微鏡で見るとよくわかりますが3本の端子のピン部分と端子を固定する足の部分の溶接点が剥離してしまっています。
幸い簡単に修復出来る程度には回路が残っているので回路を修復しながら端子を溶接していきます。

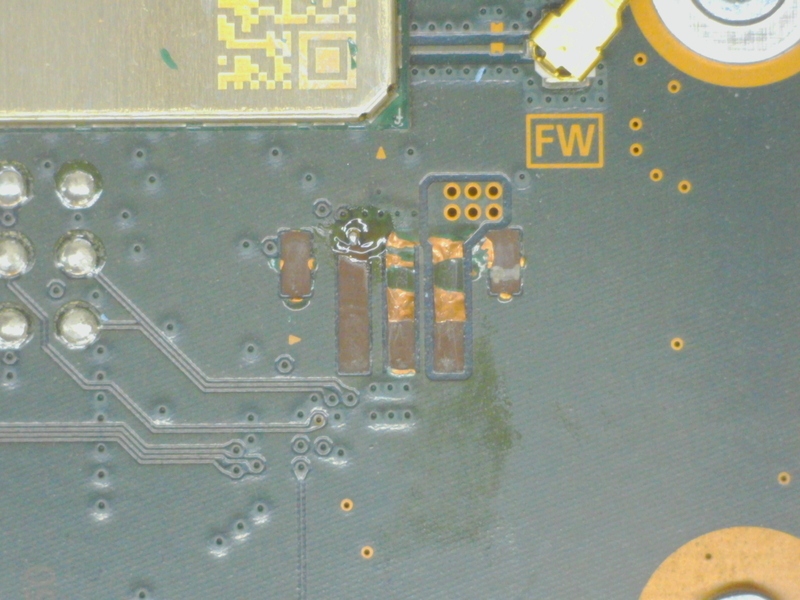

まずは左から2つめの上の方にわずかに残った回路の丸い部分のレジストを削り、基板層内部を露出させます。
そこにはんだをのせます。

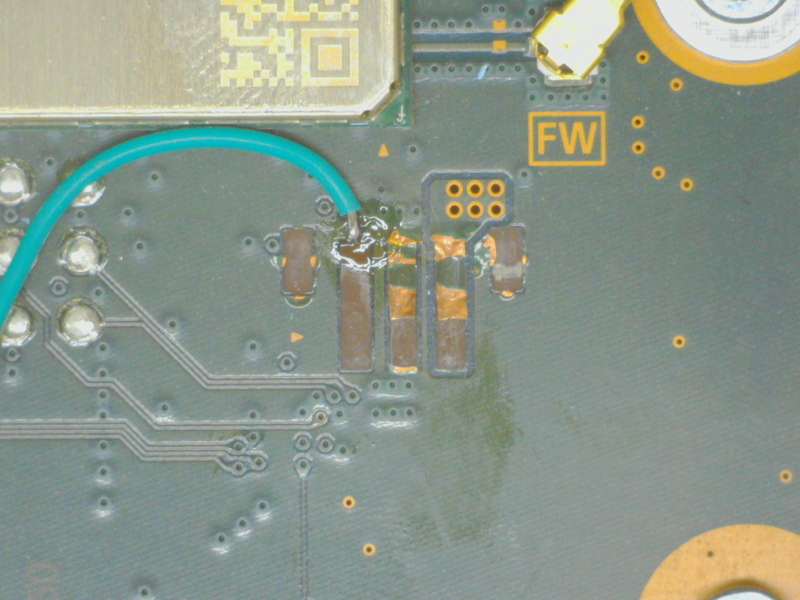

先ほど予備はんだをした部分にワイヤーを溶接し適当な長さでカットしておきます。
続いて右から2つめの回路部分の上の方にあるビアに予備はんだをしておきます。

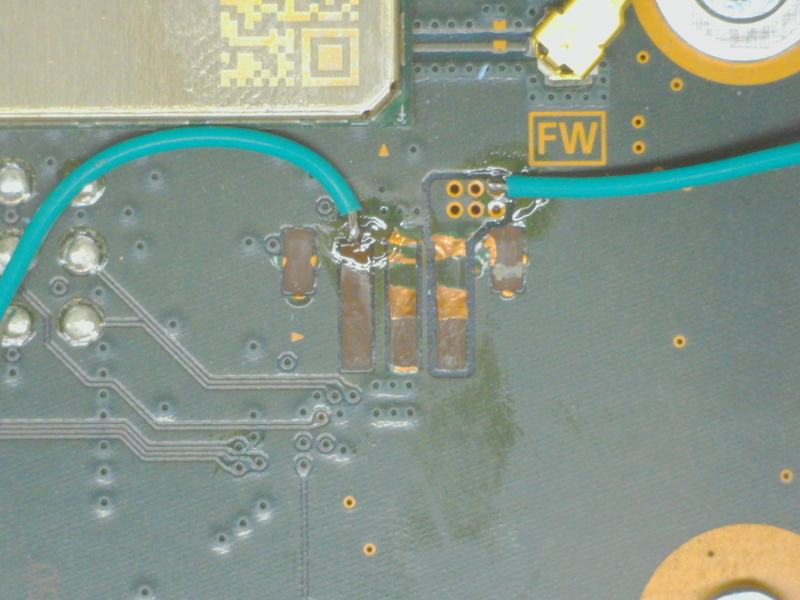

そこに先ほどと同じようにワイヤーを溶接し、適当な長さでカットしておきます。

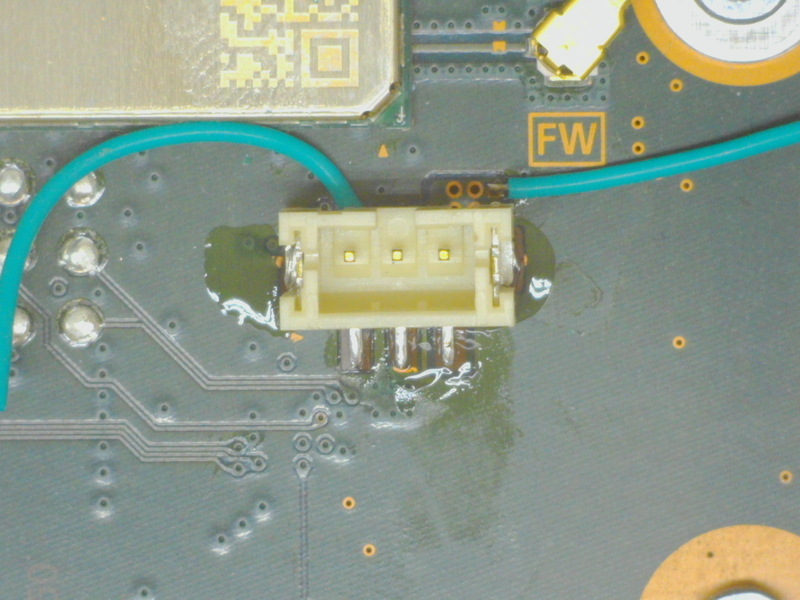

2本のワイヤーを溶接出来たらコネクタ端子を所定の位置に置き、レジンなどで固定しておきます。
固定しておくとワイヤーをピンに溶接する際、端子が動かないので溶接が容易になります。
端子のピンにも予備はんだを行っておきます。

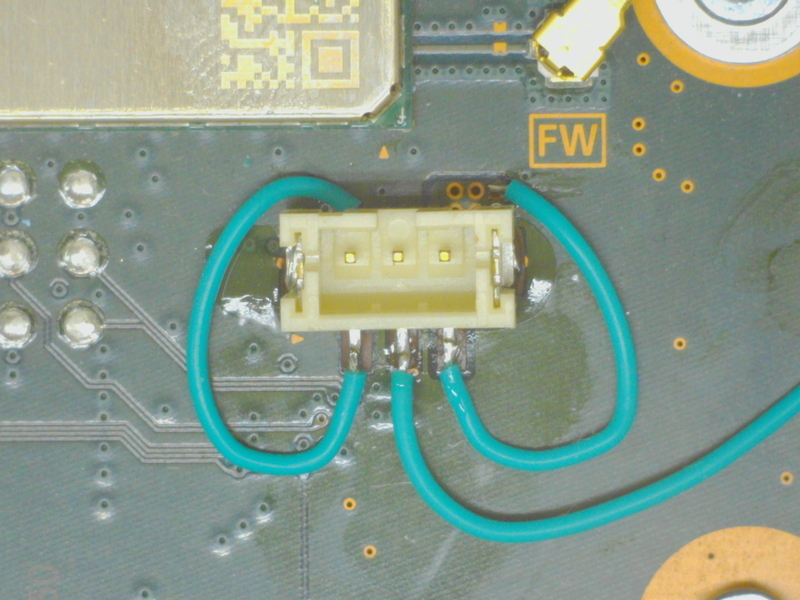

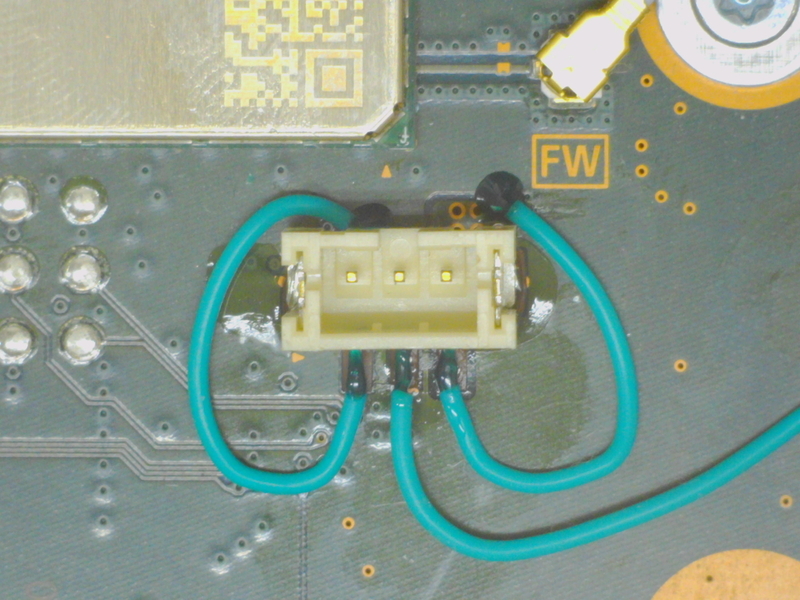

先ほど溶接した2本のワイヤーをピンに溶接し、真ん中のピンに新しいワイヤーを溶接します。
真ん中のワイヤーはどこかGNDに繋がるように溶接しておきます。
それぞれ溶接した箇所は最後に無水エタノールを含ませた綿棒で残ったフラックスを清掃しておきます。

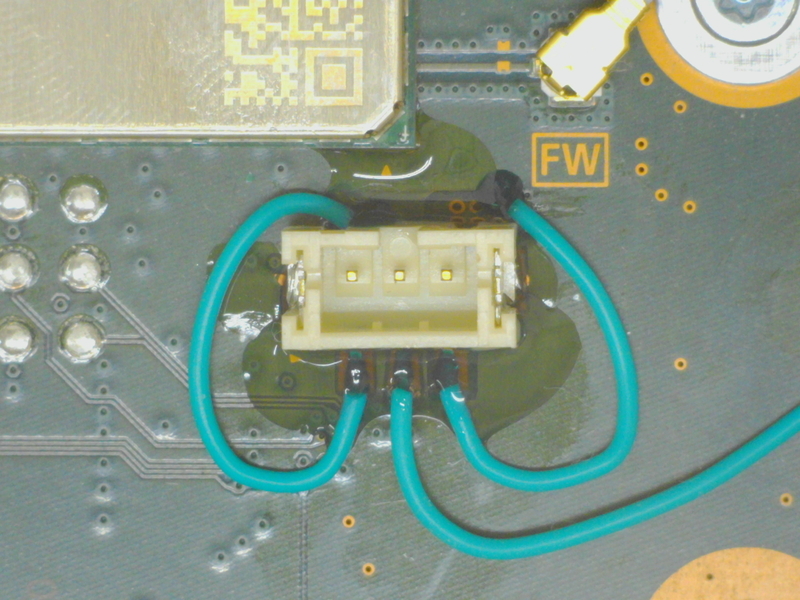

3本のワイヤーの溶接が終わったら念のためレジストで固めておきます。
あとは端子の周りをレジンで再度固めて、コネクタの取り外しの際に簡単に端子が取れてしまわないようにしておきます。
これで回路の修復と端子の溶接が完了しましたので組み立てて動作確認を行ってみます。
2.動作確認をする

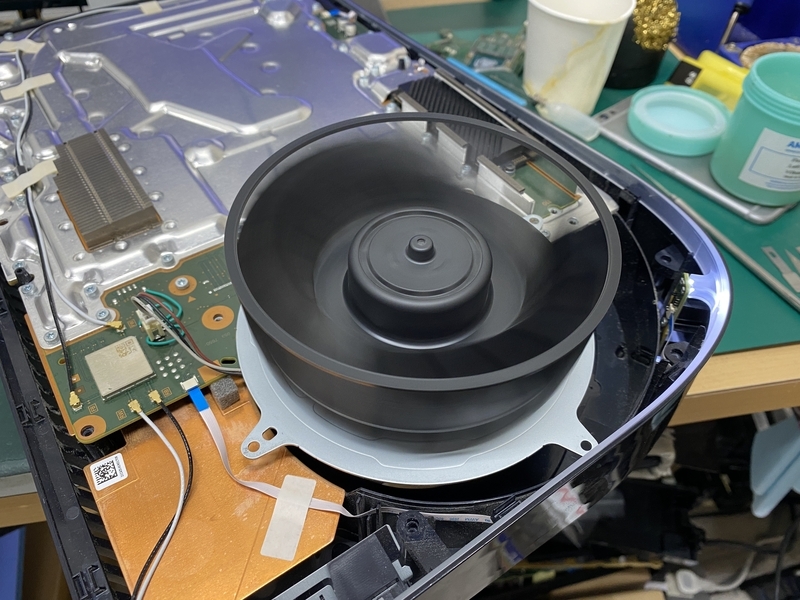

回路の修復が終わったので組み立てて冷却ファンが稼働するか確認します。
回路の修復がうまくいったようで電源を入れると冷却ファンが回転し始めました。
これで修理は無事に完了です。
PS4でもPS5でも、ご自分で清掃する際に今回のように端子が破損してしまい修理のご依頼をいただくことが多数ございます。
もしご自分で分解される際はコネクタ端子をしっかりと指で固定し、コネクタを抜くようにすれば端子が破損してしまうことは少なくなると思いますのでケーブルだけを引っ張るのではなく、コネクタ端子も基板から取れてしまわないように固定するようにしてみてください。
