今回はHDMI端子が破損してしまい、モニターに映像出力されなくなってしまったというPS5の修理をご依頼いただいた際の記録となります。
HDMIケーブルの抜き差しをする際に破損させてしまったのでしょうか。
よく見ると金色のピンの部分がいくつか溶接点から剥がれてしまっているように見えます。
端子の交換を行えば復旧すると思われますので早速作業を行っていきたいと思います。
※当記事を読んで作業の真似をされて、万が一製品が故障したり、
不慮の事故が起こっても私は責任が負えませんので全て自己責任でお願いします。
準備するもの
- 余程特殊なネジが使われていなければこれがあれば大抵の端末は分解出来ると思います
- 上記のドライバーでは大きいネジを回すのが困難な場合がありますのでこのような大きめのドライバーも1本あるといいと思います
- フラックスの除去に使います
- もちろん100均のもので十分です
- フラックスの除去に使います。
- 残れば掃除などに使えますが必要なければ小容量のもので大丈夫です
- こて先の温度が上がる速度が早く使いやすいです
- 土台に重量がありはんだごてを置いても安定します
- コンパクトで作業しやすいです
- 液体のフラックスとは違い蒸発しにくくはんだ付けが容易になります
- 基板のはんだを吸い取る為に使用します
- 基板実装部品の取り外しや取り付けに使います
- 6種類セットになっているので用途別に使い分け出来て便利です
- 細かい作業になるので顕微鏡で拡大しないと精度が落ちます
あると便利なもの
- ネジが多いので分解時に電動ドライバーがあるととても楽です
- 分解時、固くて開腹・殻割りしにくい部分にはこれが便利です
- 上記の工具が大きくて使いにくい箇所にはこちらのヘラが便利です
本体の分解は記事にするほどのことではないので分解後の作業を記事にします。
1.HDMI端子を外す
写真を撮り忘れてしまったのですが基板裏側のHDMI端子を固定している足4本部分と先ほどの写真の金色のピン部分にフラックスを塗布します。
フラックスを塗布出来たら基板を裏返して端子部分の上からホットエアーで熱します。
450～500℃、風量7～8くらいの設定で4つの足部分を熱していきます。
ぐるぐるとホットエアーの先端を動かしながら端子の足部分を加熱していると端子のピン部分も自然と熱せられます。
端子の足部分のはんだが溶けていたら必ずピンの部分のはんだも溶けているのでそのまま熱し続けていれば自然と端子が下に落ちるのではないかと思います。
もし熱し続けるだけで端子が落ちてこない場合はペンチなどでつまんで下に引っ張ると端子を取り外せると思います。
このとき、ピン部分のはんだが溶けていなかった場合、無理に端子を引っ張るとピンを基板に溶接する溶接点が剥離してしまい、修復が困難になりますので少しの力で端子が動かない場合はさらに過熱を続け、慎重に作業を行うようにしてください。

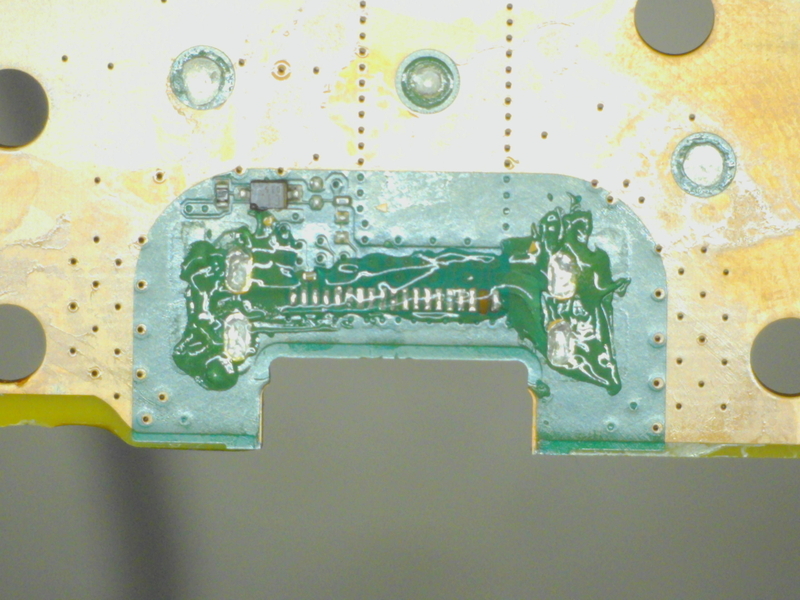

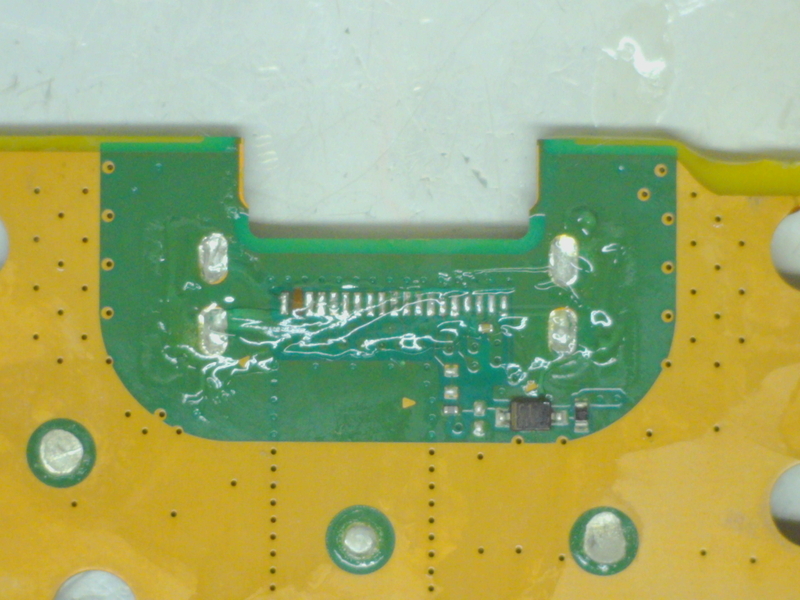

端子を取り外すと溶接点が1つだけ剥離していましたが他の部分は無事に残っていました。
剥離した溶接点は元からこの状態だったようで、この剥がれ方であれば剥がれたままにしておいても問題のない箇所だったのでこのまま端子の溶接作業にうつります。
2.端子を交換する
破損していた端子の取り外しが完了したので新しい端子を取り付ける準備をします。
表側の溶接点と端子の足の部分にフラックスを塗布しておきます。
フラックスが塗布出来たら端子を溶接する側を手前にして作業台から基板がはみ出るように設置します。

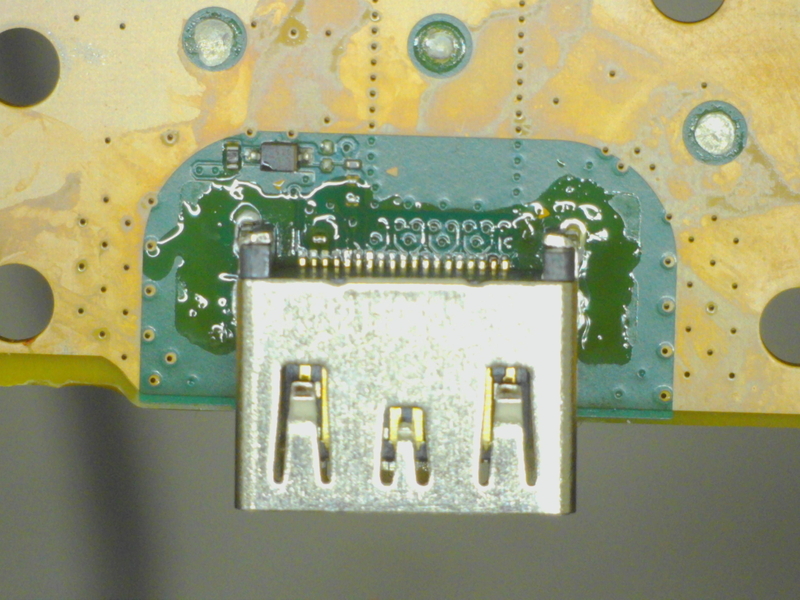

あとは基板の裏側からホットエアーで加熱し、足の部分のはんだが溶けてきたら上から新しい端子を設置します。
しっかりと足の部分のはんだが溶けていても端子の足が基板のはんだ部分に接触した途端に冷えて固まってしまうことがありますがそのまま加熱していればやがて端子のピン部分が基板に接触するように沈んでいくと思います。

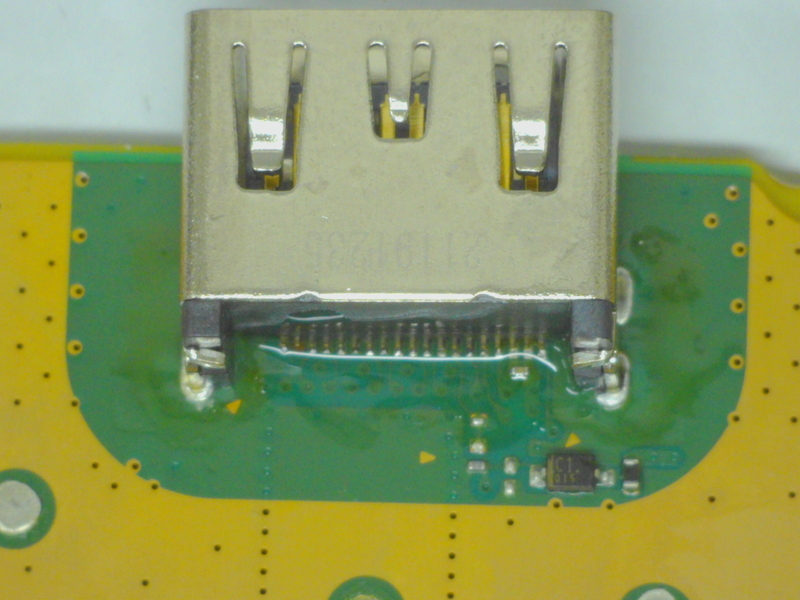

端子が基板に接触するように沈んだら加熱を止めて少し冷まします。
冷ましてから金色のピンがしっかり溶接されているか、ピンセットの先などで左右に押し込んでみます。
溶接がちゃんと出来ていればピンは動きませんが、ピンが動いてしまうようなら溶接出来ていないことになるので、はんだごてでさらに過熱して溶接します。

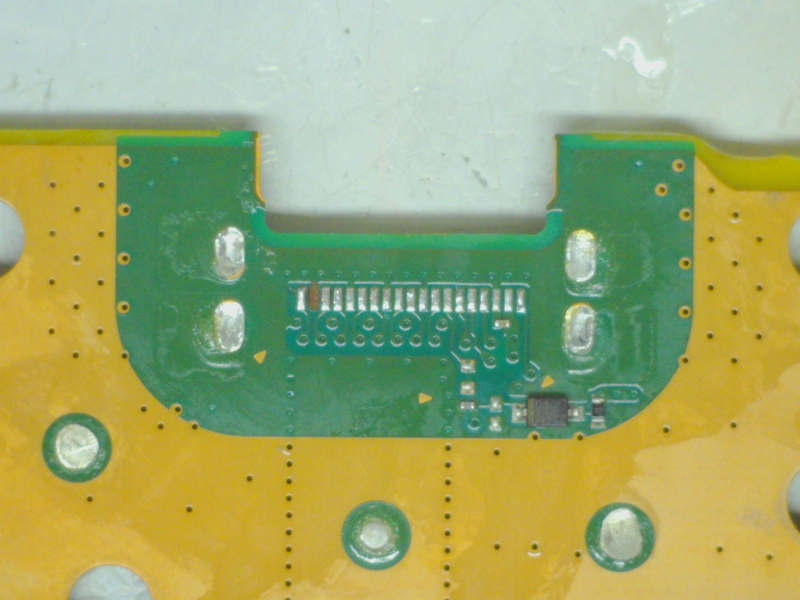

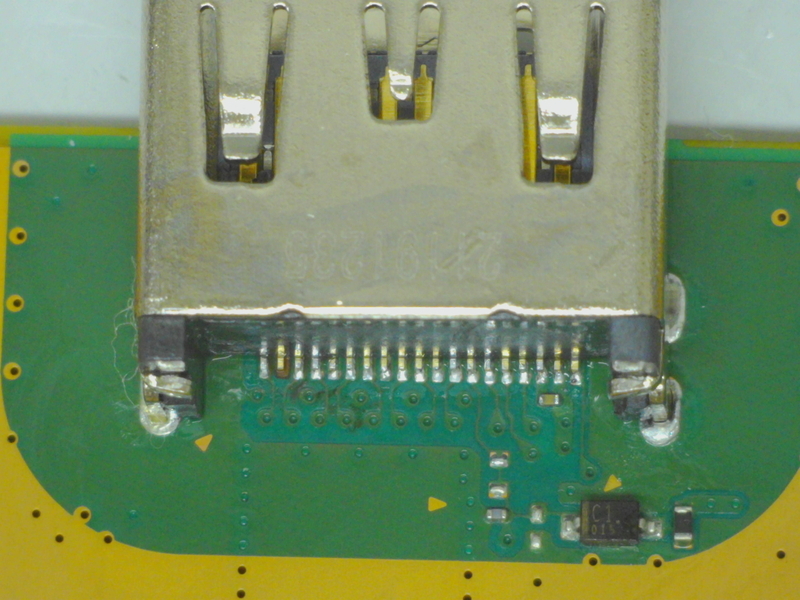

問題なくすべてのピンが溶接出来ていることが確認出来たら無水エタノールを含ませた綿棒で残っているフラックスを除去しておきます。
これで端子の交換作業は完了です。
3.動作確認をする
端子の交換作業が終わったので本体を元通りに組み上げて動作確認を行います。

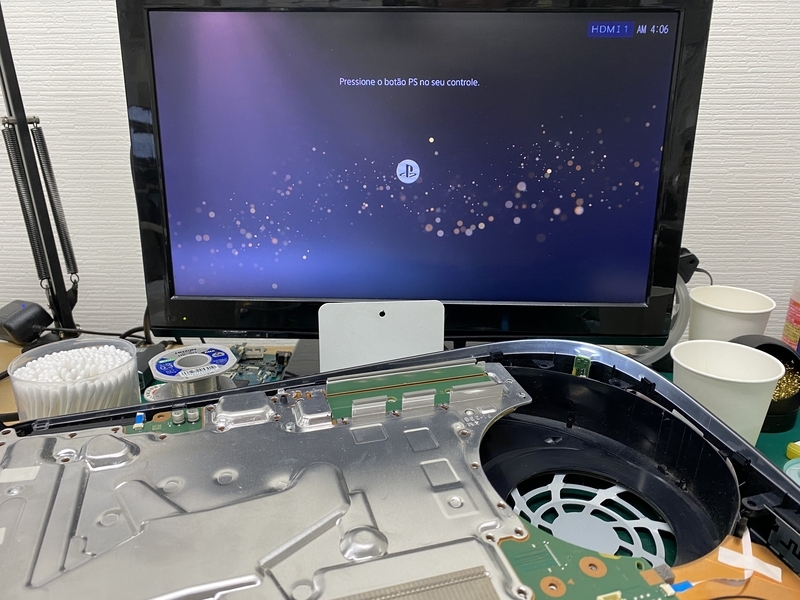

正常に映像、音声共にモニター出力される状態に復旧致しました。
ケーブルを引っかけてから映像が映らなくなってしまったというご相談を多くいただいており、そのほとんどが端子の交換を行うことで復旧しております。
また、ご自分で内部の清掃を行う際に冷却ファンを接続するコネクタ端子を破損させてしまったというご相談も沢山いただきます。
コネクタ端子の回路修復も承っておりますのでお困りの方は是非一度ご相談ください。
