今回は充電が出来なくなってしまったというiPad Air4の修理依頼をいただきましたので基板修理をしてみます。
充電ケーブルやACアダプタの問題で充電が出来なくなっている可能性も考えられたのでいつも動作確認を行っているPD対応のアダプタとケーブルで確認しましたが充電されませんでした。

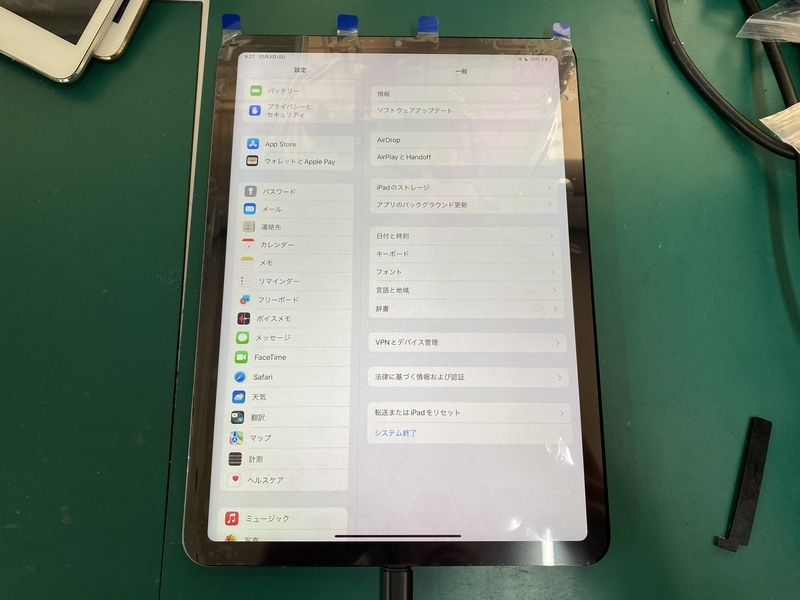

充電ケーブルを挿しているのにこの通り、充電されておりません。
ドックコネクタの故障であればドックコネクタを交換すれば復旧すると思うのでドックコネクタの交換を行ってみたいと思います。
では、修理していきましょう！
※当記事を読んで作業の真似をされて、万が一製品が故障したり、
不慮の事故が起こっても私は責任が負えませんので全て自己責任でお願いします。
準備するもの
- 余程特殊なネジが使われていなければこれがあれば大抵の端末は分解出来ると思います
- フラックスの除去に使います
- もちろん100均のもので十分です
- フラックスの除去に使います。
- 残れば掃除などに使えますが必要なければ小容量のもので大丈夫です
- こて先の温度が上がる速度が早く使いやすいです
- 土台に重量がありはんだごてを置いても安定します
- コンパクトで作業しやすいです
- 液体のフラックスとは違い蒸発しにくくはんだ付けが容易になります
- 基板のはんだを吸い取る為に使用します
- 6種類セットになっているので用途別に使い分け出来て便利です
- ドックコネクタ取り外しを行う際に使用します
- 細かい作業になるので顕微鏡で拡大しないと精度が落ちます
あると便利なもの
- ネジが多いので分解時に電動ドライバーがあるととても楽です
- 分解時にこれがあると安全に分解できます
本体はすでに分解されておりましたので分解後の作業を記事にします。
1.ドックコネクタを取り外す
まずは故障の原因と考えられるドックコネクタを取り外していきます。

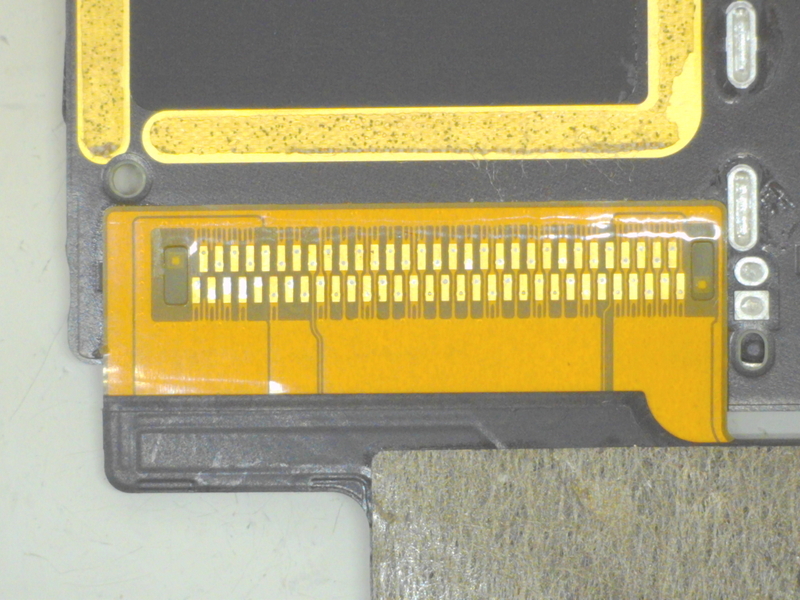

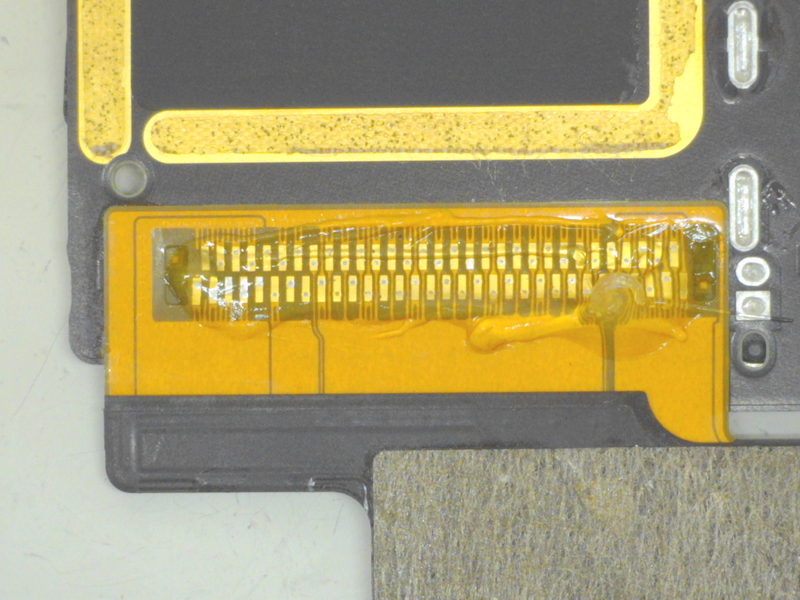

溶接されている部分にフラックを塗布します。

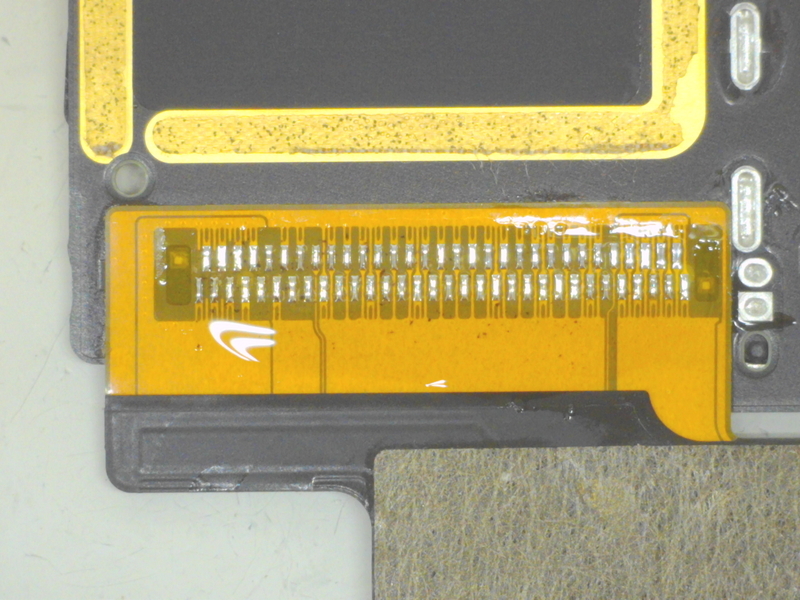

フラックスを塗布した状態ですべての溶接点にはんだをのせていきます。
この状態ではんだごてのこて先にたっぷりとはんだをのせて端の方からはんだを加熱します。
しばらく加熱すると基板側のはんだも溶けるので基板とドックコネクタケーブルの間にスパチュラなどの薄い器具を差し込みます。
軽い力でスパチュラが入るのであれば基板側のはんだもしっかりと溶けている証拠ですが、なかなかスパチュラが入っていかなければはんだが溶けていない状態なので無理にスパチュラを差し込むと基板の溶接点が剥離してしまいます。
少しずつ、しっかりと加熱しながらスパチュラを差し込んでいき、ドックコネクタを取り外します。

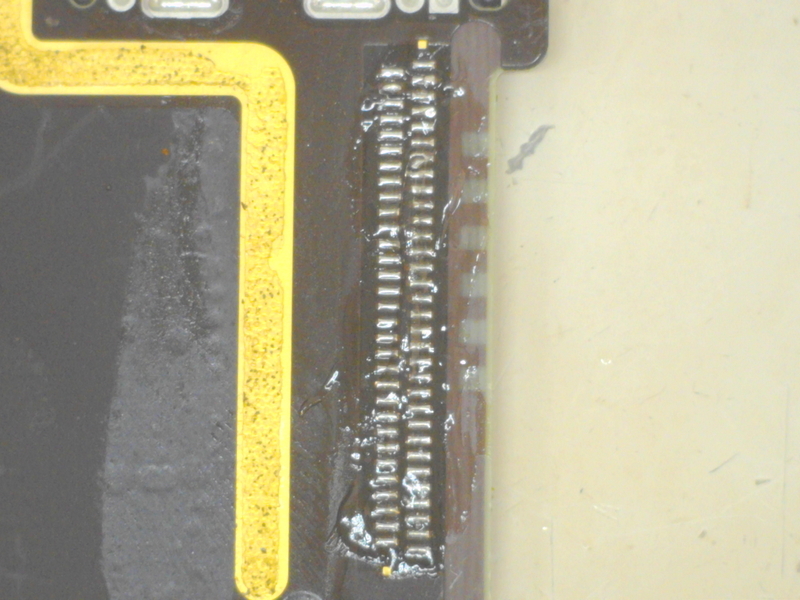

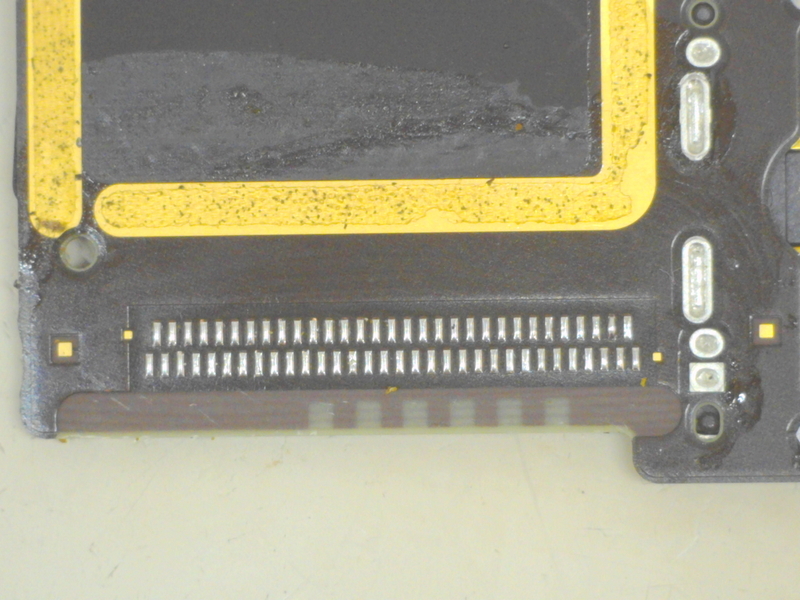

失敗せずに取り外せるとこのようになります。
はんだが均一にのっていない場合は一度すべてのはんだをはんだ吸収線で吸い取ってしまい、新しくはんだをのせなおすと良いです。
2.交換用の新しい充電コネクタパーツを取り付ける
溶接を行う前にフラックスを塗布しておきます。
位置合わせのために部品に穴が2つ開いているので基板の印が穴から見えるように位置を合わせて溶接していきます。
位置を合わせたら最初は左右の3つか4つの溶接点を溶接するとケーブルが動かなくなるので作業がしやすくなると思います。

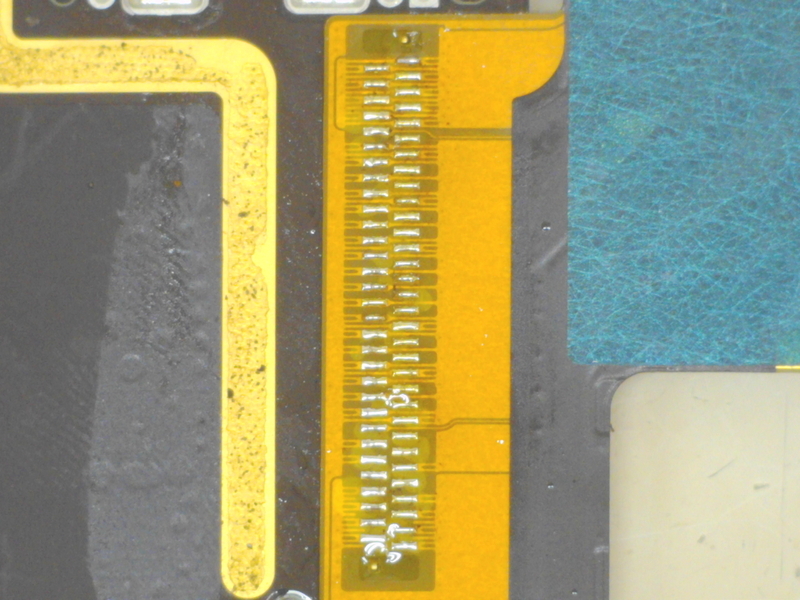

1点ずつ確実にはんだをのせて溶接不良がないように作業します。

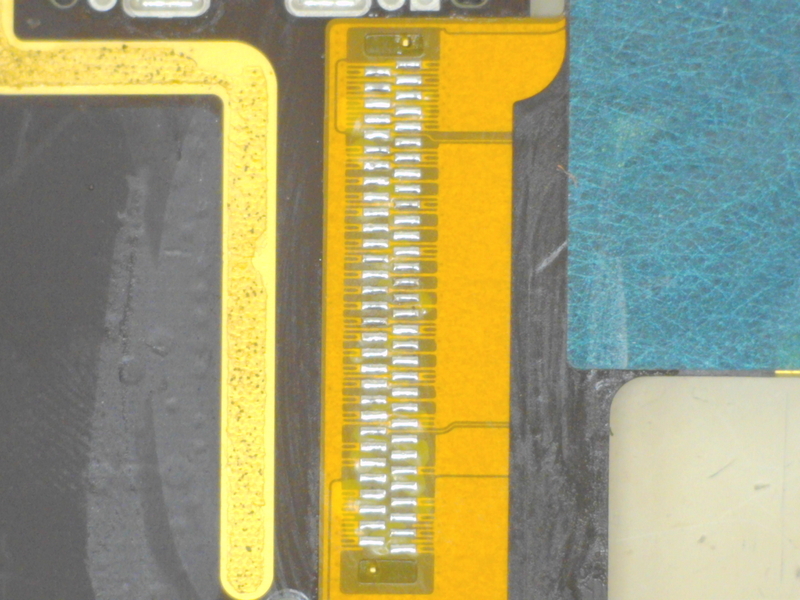

溶接作業が完了したら無水エタノールを含ませた綿棒でフラックスを除去しておきます。
これでドックコネクタの交換は完了です。
3.動作確認をする
組み立てて充電ケーブルを挿してみます。
ドックコネクタの交換を行ったことで充電されるようになりました。

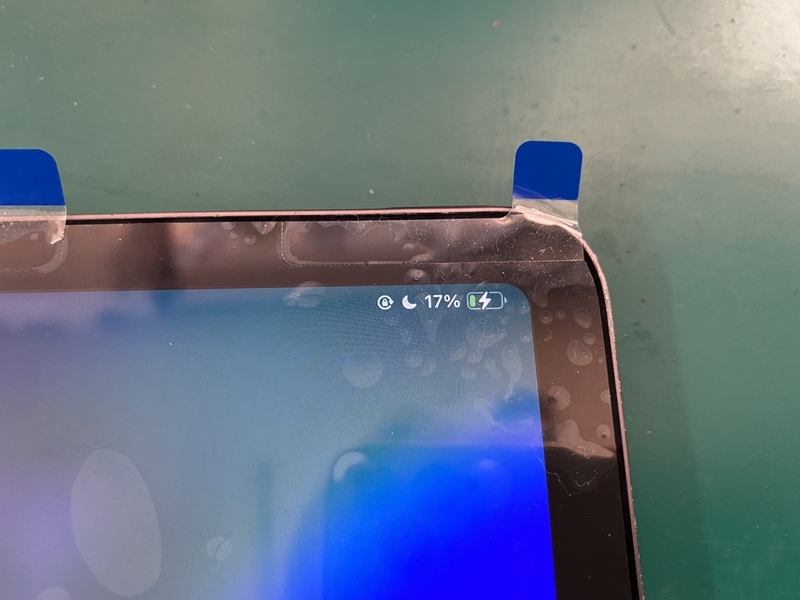

ちゃんと雷マークが表示されて充電反応があるように復旧しております。
しばらくケーブルを繋げて放置していたらこのようにバッテリー残量が増えておりました。
今回も修理は成功です。
ドックコネクタの故障でなければ充電ICチップなどを交換する基板修理が必要でしたが今回は部品の交換だけで無事に復旧いたしました。
充電不良の場合は部品交換で改善するかどうかは修理をしてみなければわかりませんが修理を試みることは可能ですので同様の故障でお困りの方は是非一度ご相談ください。
