今回はPCに接続してもPCが認識してくれず、データを見ることが出来なくなってしまったというUSBメモリの基板修理をしてみます。
以前書いたUSBメモリ修理の記事を見てご相談いただいたとのことでした。
今回は折れ曲がっていたりする訳ではなく、物理破損がないように見えるのにデータを閲覧することが出来なくなってしまったということで修理出来るかどうかはわからないということもご了承いただいたうえでご依頼いただきました。
お預かりさせていただき、点検してみたところUSBコントローラーICチップが故障しているのではないか、という診断に至ったので同じUSBコントローラーICチップを購入して交換してみようと思います。
※当記事を読んで作業の真似をされて、万が一製品が故障したり、
不慮の事故が起こっても私は責任が負えませんので全て自己責任でお願いします。
では、修理していきましょう！
準備するもの
- フラックスの除去に使います
- もちろん100均のもので十分です
- フラックスの除去に使います。
- 残れば掃除などに使えますが必要なければ小容量のもので大丈夫です
- こて先の温度が上がる速度が早く使いやすいです
- 土台に重量がありはんだごてを置いても安定します
- コンパクトで作業しやすいです
- 液体のフラックスとは違い蒸発しにくくはんだ付けが容易になります
- 基板実装部品の取り外しや取り付けに使います
- 余分なはんだを除去するのに使用します
- 回路の導通チェックに使用します
- 6種類セットになっているので用途別に使い分け出来て便利です
あると便利なもの
- 細かい作業になるので顕微鏡で拡大しないと精度が落ちます
1.USBコントローラーICチップを外す

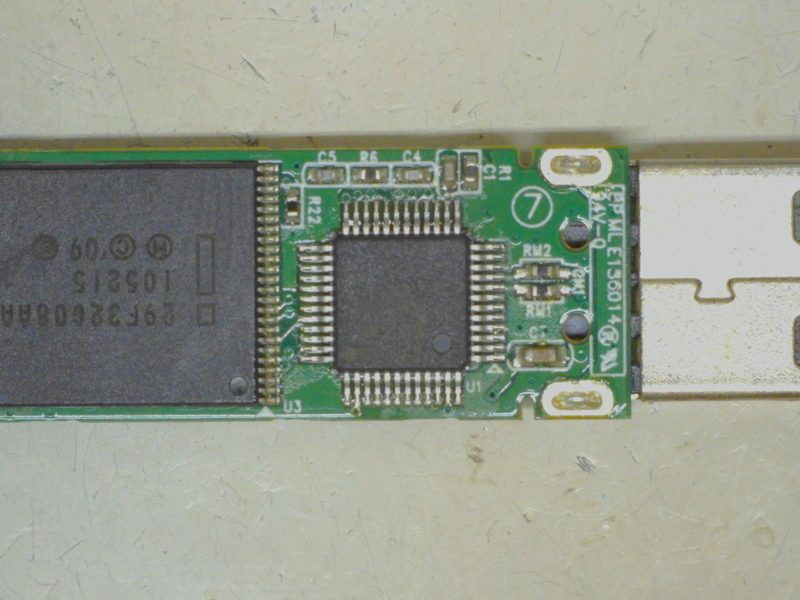

まずは状態の確認を行います。
沢山ピンの足が出ている四角いICチップがUSBコントローラーICチップです。
左上にあるコンデンサの導通チェックを行うとショートしている状態でした。
回路がショートしていることが分かったので故障の原因がコンデンサ自体の故障なのか、ICチップの故障なのかを判別するためにICチップを取り外してみます。

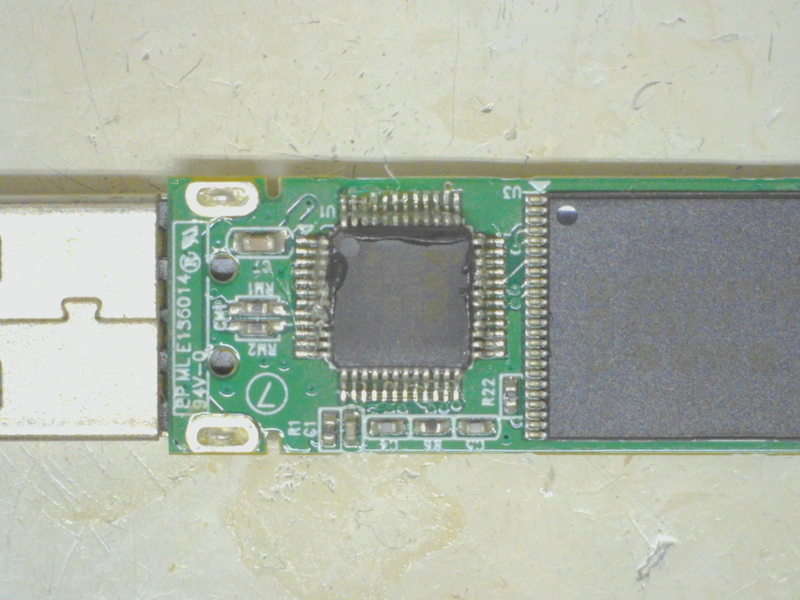

ICチップの周りにフラックスを塗布してホットエアーで加熱してICチップを取り外します。
しばらく加熱し、はんだが溶けたらICチップをピンセットでつまみ上げて取り外します。

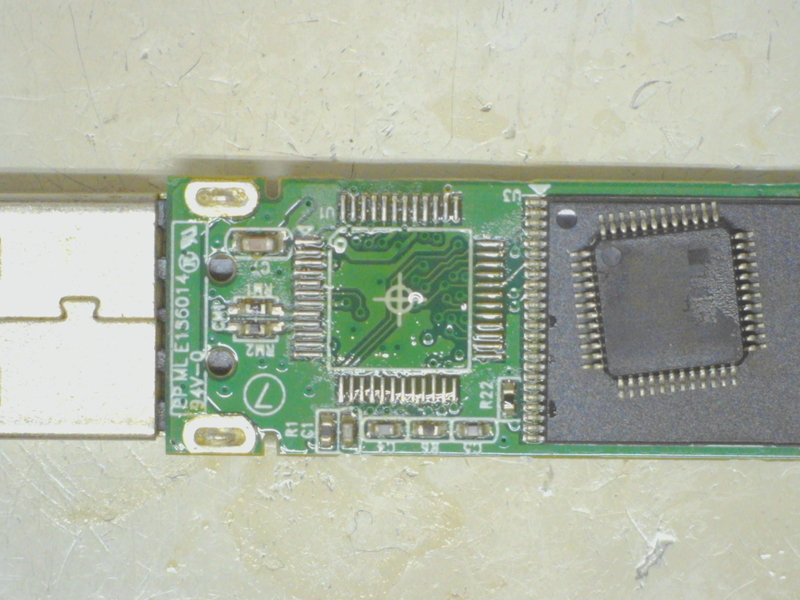

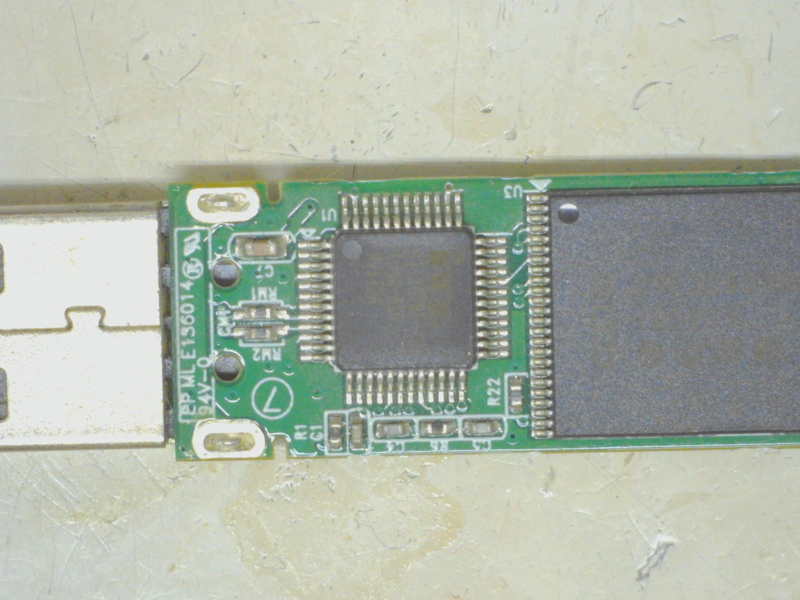

ICチップを取り外せたら先ほどショートしていたコンデンサの導通チェックを再度行ってみました。
するとショートはなくなっていたので故障の原因はICチップ自体の故障であることが濃厚となりました。
2.新しいICチップを溶接する
故障していると思われるICチップを取り外せたので交換用の新しいICチップを溶接していきます。
用意した新しい交換用のICチップを所定の位置に置きます。
ホットエアーで300～350℃、風量2～3程度の設定でICチップを上から加熱して軽く溶接します。
動かない程度に溶接出来たらピンを1本ずつはんだごてでしっかりと溶接します。
作業が終わったらピンを1本ずつ横からピンセットの先端などで軽く押して動かない状態になっていることを確認しておきます。
軽い力でピンが動いてしまうようであればちゃんと溶接出来ていないのでしっかりと溶接出来るまでやり直します。

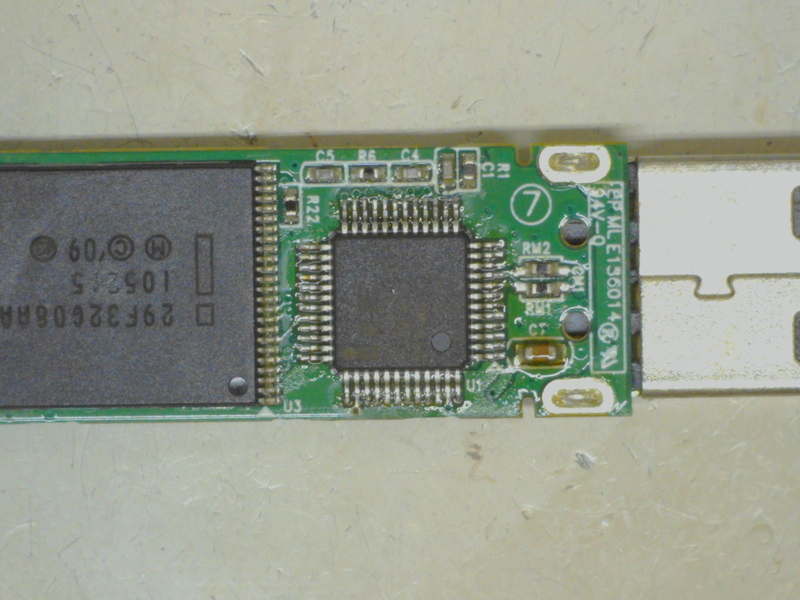

新しいICチップを溶接した後、ショートしていたコンデンサの点検をしてみたところ、ショートがなくなっていたので復旧しているのではないかと思われます。
3.動作確認をする

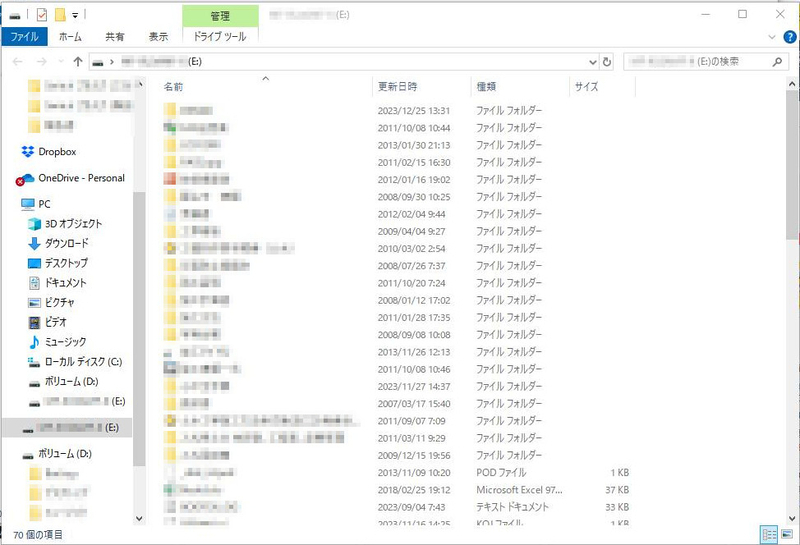

PCに接続したところ、問題なくUSBメモリが認識されることが確認出来ました。
正常にデータを閲覧できる状態に復旧しておりましたがまたすぐに故障してしまう可能性がない訳ではなかったのでデータを他のUSBメモリにバックアップしてお返しさせていただきました。
故障原因がわからない状況でお預かりさせていただきましたが今回は無事にデータを復旧させることが出来ました。
同様の状態であれば修理をすればデータを救い出せる可能性がございますので諦めずに一度ご相談ください。
ご依頼は下記リンク、もしくはX (Twitter)、InstagramからDMでご相談いただければ対応させていただきます。
ココナラさん経由では手数料が多く取られてしまう為、X (Twitter)、Instagramからご依頼いただいた場合はココナラさんで出品させていただいている金額よりも安く修理させていただきます。
見積もりだけでも構いませんので連絡いただければ対応させていただきます。
