今回はX (Twitter)でご相談いただいた魚群探知機 (LOWRANCE HDS-12 LIVE)の修理内容を紹介します。
液晶のバックライトのコネクタを破損させてしまったとのことで修理のご依頼をいただきました。
おそらく私でも修理が出来るのではないかとご依頼をお受けした次第です。
※当記事を読んで作業の真似をされて、万が一製品が故障したり、
不慮の事故が起こっても私は責任が負えませんので全て自己責任でお願いします。
まずは修理前の状態を確認しておきます。

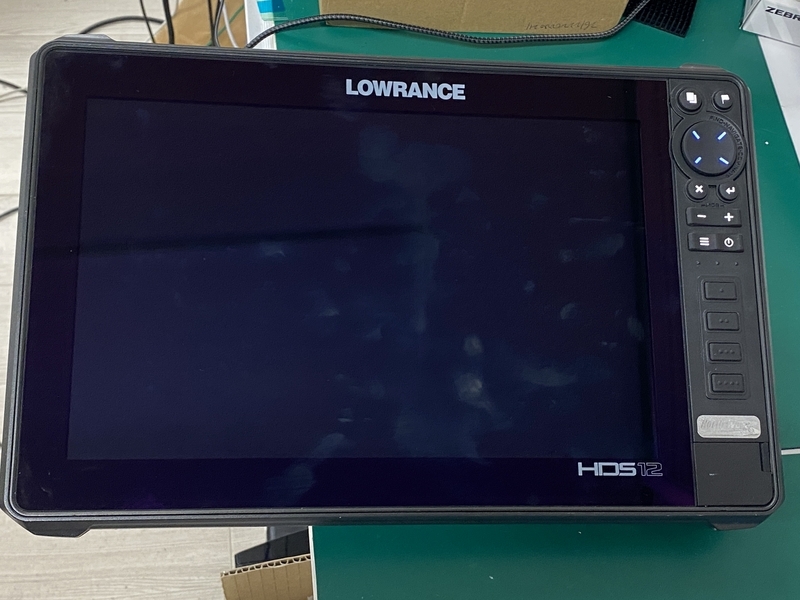

魚群探知機というものを初めて触ったのですが意外と大きくて驚きました。
ローランスという世界的に有名なメーカーのものだそうで非常に高価な端末です。

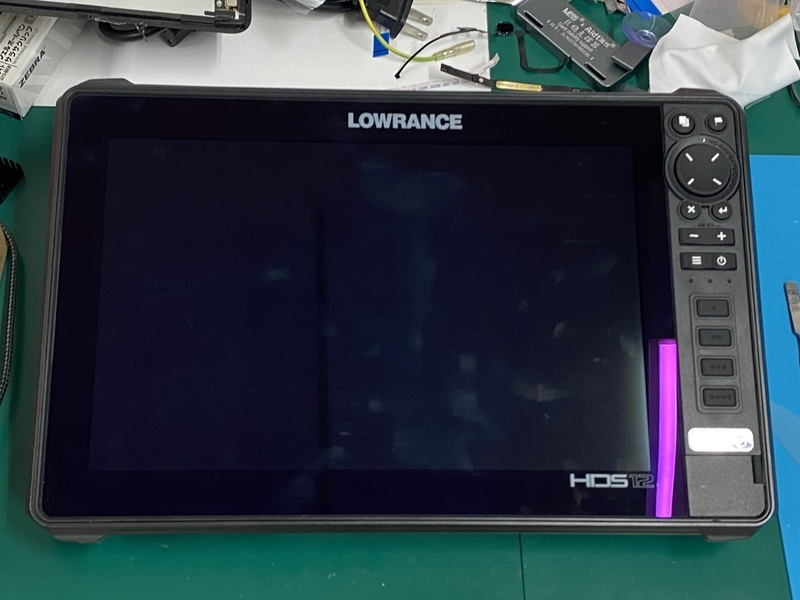

電源を入れてみましたが液晶が真っ暗で何も見えません。

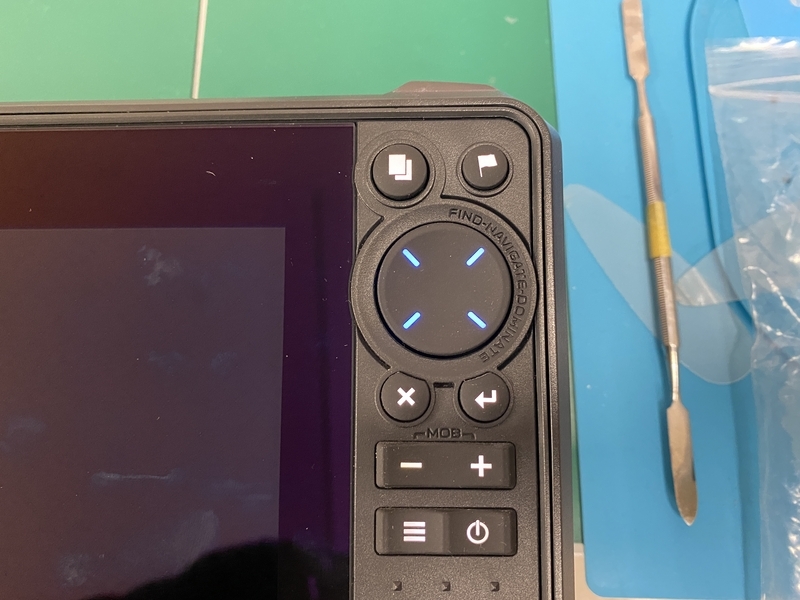

わかりにくいですが操作キーの部分が点灯していて確かに起動している状態のようです。

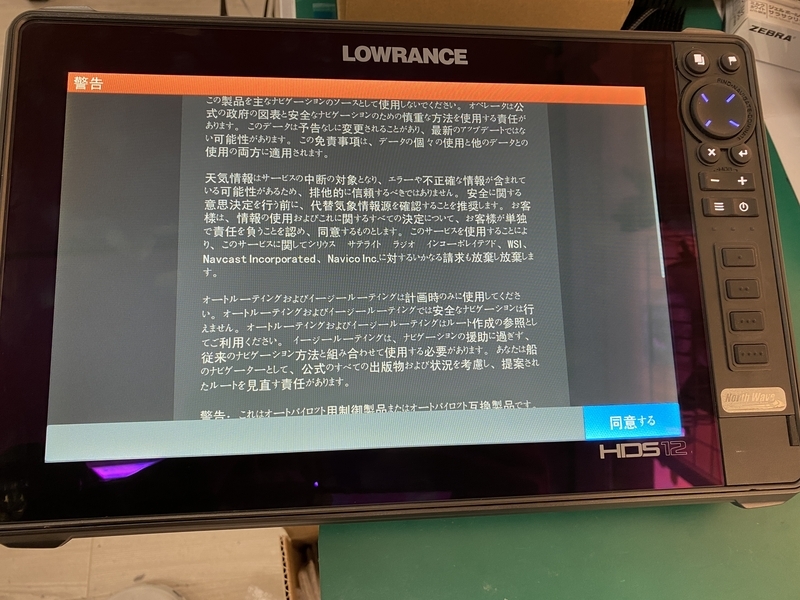

電源を落とし、再度電源を入れてみると起動直後のロゴがうっすらと見えました。
(さすがに写真に撮るのは難しかったです)
お伺いしていた通り、バックライトが故障しているようですので修理に取り掛かります！
準備するもの
- 余程特殊なネジが使われていなければこれがあれば大抵の端末は分解出来ると思います
- フラックスの除去に使います
- もちろん100均のもので十分です
- フラックスの除去に使います。
- 残れば掃除などに使えますが必要なければ小容量のもので大丈夫です
- こて先の温度が上がる速度が早く使いやすいです
- 土台に重量がありはんだごてを置いても安定します
- コンパクトで作業しやすいです
- 液体のフラックスとは違い蒸発しにくくはんだ付けが容易になります
- 余分なはんだを除去するのに使用します
- 基板のレジストを削り回路を露出させる為に使用します
- 回路を修復するのに使います
- 今回はより便利な海外から仕入れた回路補修材を使用しています
- 修復した回路を保護する為に使用します
- 6種類セットになっているので用途別に使い分け出来て便利です
あると便利なもの
- ネジが多いので分解時に電動ドライバーがあるととても楽です
- 細かい作業になるので顕微鏡で拡大しないと精度が落ちます
本体はすぐに分解できるように背面のナット2つだけ取り付けて送っていただいたのですぐに基板の状態を確認出来ました。
1.状態の確認をします
まずは背面パネルを取り外し、基板の状態を確認します。
HDMI端子が搭載されていたり、冷却ファンの裏にはメモリが搭載されていたり、使ったことはないですが高機能なんだろうなぁ、という印象を受けました。

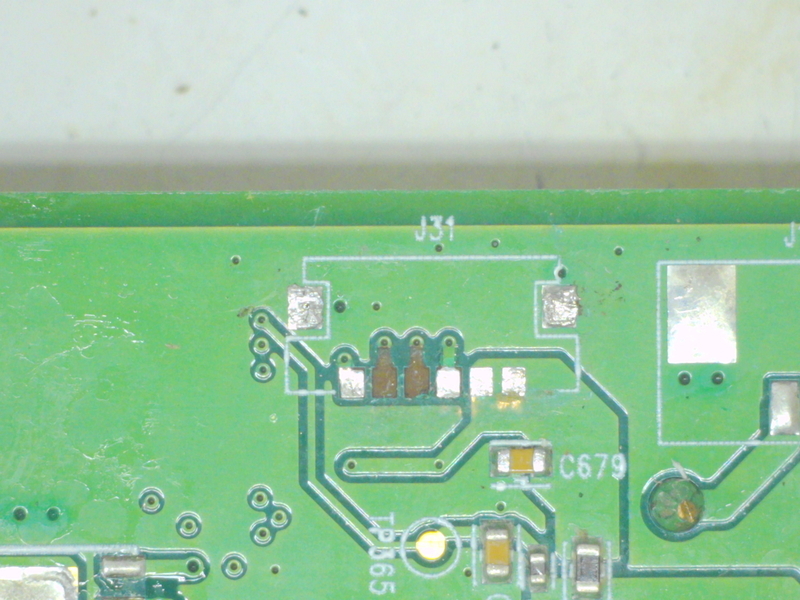

基板の左上の方に破損したコネクタを見つけました。
破損した原因は詳しくお伺いしなかったのですが恐らく取り外そうとした際にコネクタがもげてしまったのではないかと思います。
ケーブル側も基板側もコネクタに変形はなかったので回路の修復さえ行えばそのまま使用出来る状態でしたので作業を進めていきます。
2.回路の修復を行う
まずは溶接点に少し残ったはんだを吸い取ります。
端子の回路部分にはあまりはんだが残っていませんでしたがコネクタを固定する為の溶接点部分に少しはんだ残っていましたのでフラックスを塗布し、はんだ吸収線を使ってはんだを吸い取っておきます。

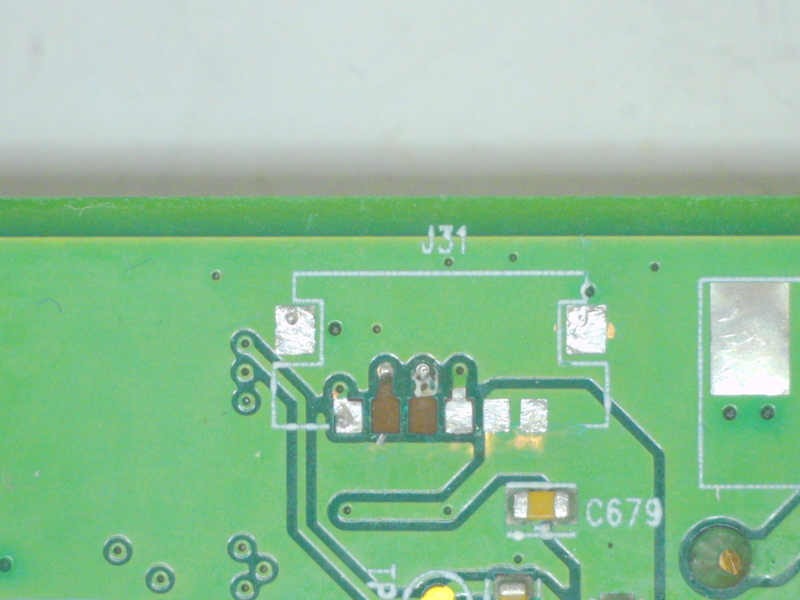

そして剥離している回路部分の先にある残った回路部分のレジストを削り取り、回路を修復する準備をします。

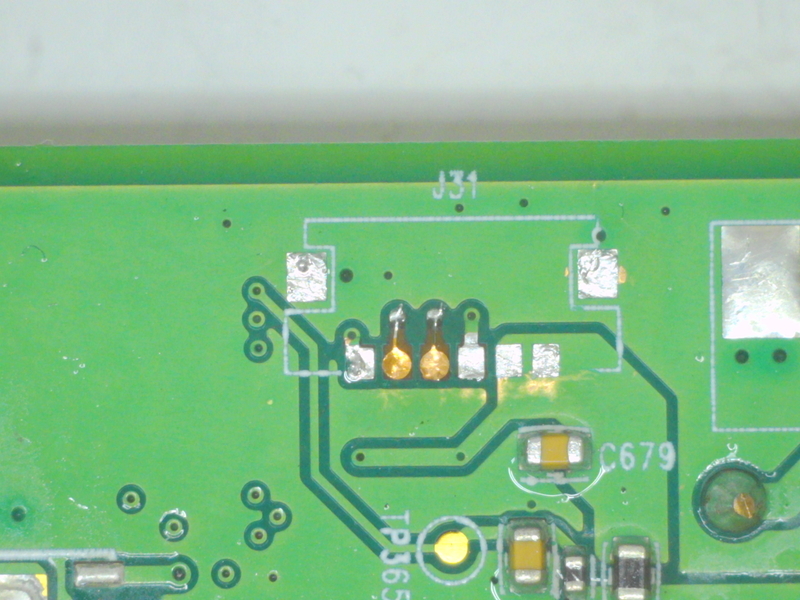

レジストを削り取った部分にフラックスを塗布して、予備はんだを行っておきます。
そこに溶接点の補修材を用いて回路の修復を行います。
このような補修材はAliexpressというサイトで手に入ります。
｢基板 回路 補修｣などのキーワードで検索すれば類似の商品がたくさん出てくると思うのでお好みのものを購入されると良いと思います。
そしてソルダーレジストを使って修復した回路の保護を行います。
ソルダーレジストは大量に盛りすぎると端子を溶接する際にピンが接地しなくなってしまうのでご注意ください。
レジストを塗ったあとはUVライトをしばらく当てて硬化させます。
レジストが固まったら回路の修復作業は完了となります。
3.コネクタを溶接する
ようやく回路の修復が終わり、コネクタを溶接する準備が出来ました。
さらにコネクタを溶接しやすくするために予備はんだを行っていきます。
元の溶接点と修復した溶接点にそれぞれ予備はんだを行います。
しっかりとフラックスを塗布して各所にはんだを盛りつけておきます。

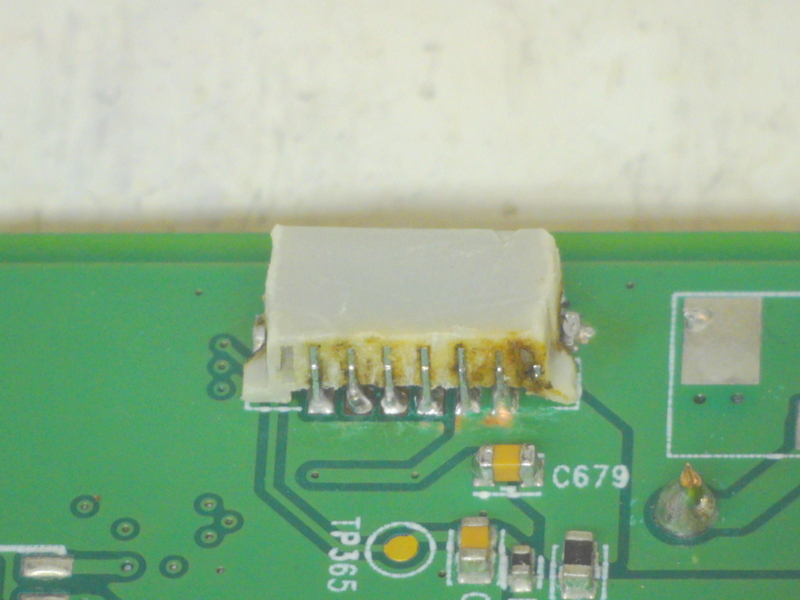

そこに外れた端子を設置してピンをはんだ付けします。
はんだ付けする際ははんだごての先に少しはんだを乗せておき、溶接点にたっぷりとフラックスを塗布しておくとキレイに溶接出来ると思います。
端子のはんだ付けが終わったらいつものように無水エタノールを含ませた綿棒で残ったフラックスをキレイに除去しておきます。
4.動作確認をする
回路の修復とコネクタの溶接が完了したので本体を元通りに組み上げて動作確認を行います。
ちゃんとバックライトが点灯し、液晶が正常に表示されるようになりました。
復旧後、ご依頼主様に報告をさせていただき、非常に喜んでいただけたようで何よりでした。
ご依頼主様には初めて触る端末の修理をさせていただき、感謝しかございません。
今回のようにゲーム機やiPadなどのタブレット端末以外でもなんとか修理出来ることがわかりましたので精密機器の故障でお困りの方は是非一度ご相談ください。
