今回は自己修理に失敗したというNintendo 3DSの修理をご依頼いただいた際の修理内容です。
ご自分でゲームカードスロットの交換をしてみようと試みたそうですが取り外すのが難しく、カードスロットを取り外した後に溶接点が剥がれてしまっていたそうです。
自分では修復出来なくなったので何とかして欲しいとのことで修理のご依頼をいただきましたのでご紹介させていただきます。
※当記事を読んで作業の真似をされて、万が一製品が故障したり、
不慮の事故が起こっても私は責任が負えませんので全て自己責任でお願いします。
まずは状態を確認してみましょう。
裏蓋を外してみるとこのような状態でした。

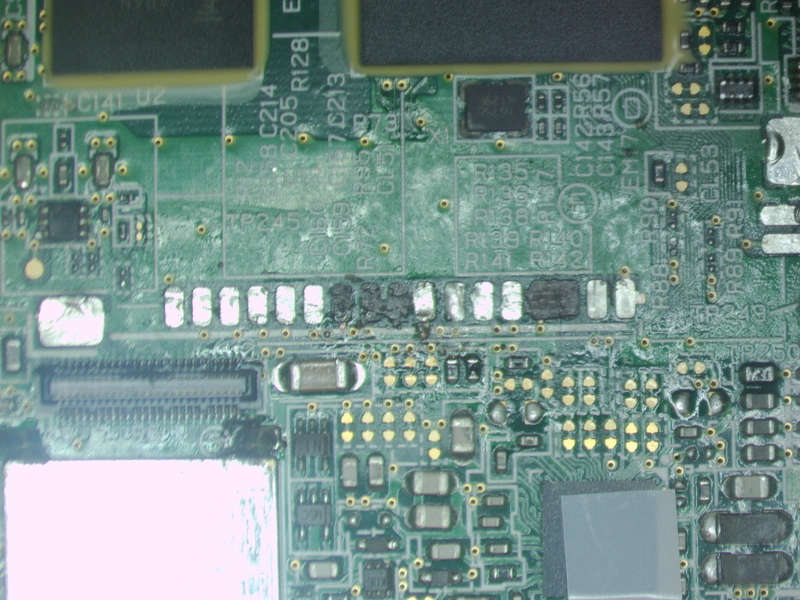

アップにして撮影してみると5つほど溶接点が剥離しているのがわかります。
こういう場合は回路の修復が必要となりますので回路を修復して部品を溶接してみましょう。
では、修理していきましょう！
準備するもの
- 余程特殊なネジが使われていなければこれがあれば大抵の端末は分解出来ると思います
- 交換用のゲームカードスロットです
- フラックスの除去に使います
- もちろん100均のもので十分です
- フラックスの除去に使います。
- 残れば掃除などに使えますが必要なければ小容量のもので大丈夫です
- こて先の温度が上がる速度が早く使いやすいです
- 土台に重量がありはんだごてを置いても安定します
- コンパクトで作業しやすいです
- 液体のフラックスとは違い蒸発しにくくはんだ付けが容易になります
- 少しの作業量ならこの程度の量で充分です
- 回路の修復に使います
- 今回はAliExpressで購入した修復パッドを使用します
(海外サイトなのでリンク切れしてたらごめんなさい)
- 修復した回路を保護するために使います
- 6種類セットになっているので用途別に使い分け出来て便利です
あると便利なもの
- ネジが多いので分解時に電動ドライバーがあるととても楽です
- 細かい作業になるので顕微鏡で拡大しないと精度が落ちます
本体の分解は記事にするほどのことではないので分解後の作業を記事にします。
1.回路を修復する

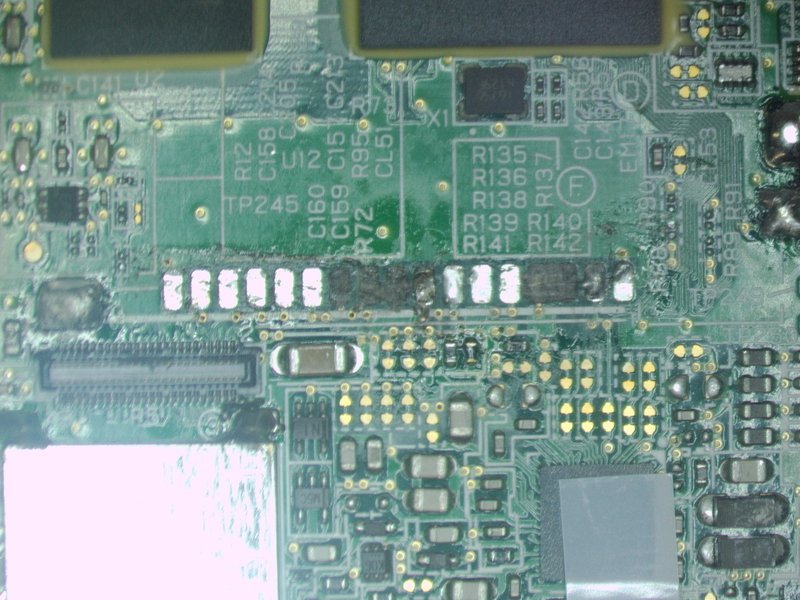

まずは少し残ったはんだをはんだ吸い取り線で吸い取っておきます。
はんだの吸い取りはフラックスをたっぷり使うこととはんだを吸い込ませたはんだ吸い取り線ではんだを吸い取ることが重要です。

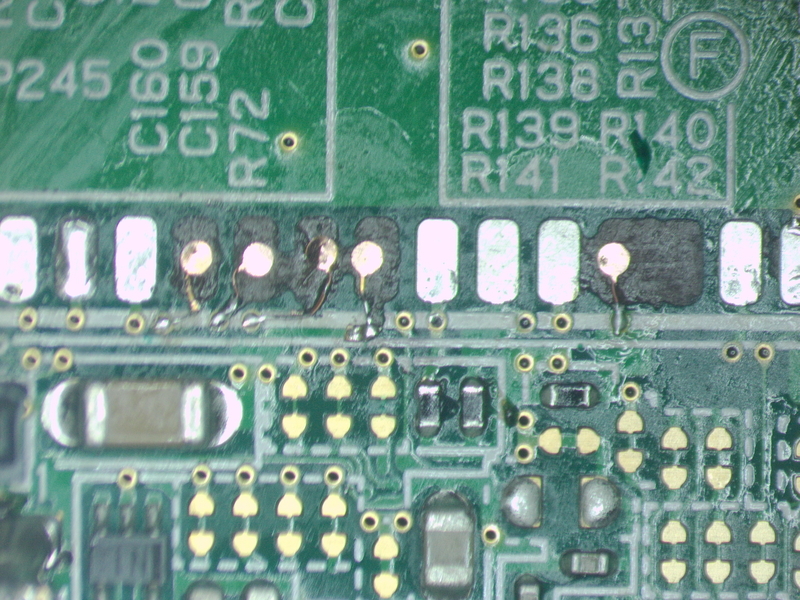

次にそれぞれ剥離した溶接点を修復用のパッドを使用して回路を修復していきます。
それぞれ回路が繋がっている先にパッドの先を溶接します。
今回はAliExpressで購入した修復パッドを使いましたがエナメル線で修復することも可能です。
以前、同様の修理を行った際はエナメル線で回路の修復を行いました。
エナメル線を使った回路の修復の様子は以下の記事をご覧ください。

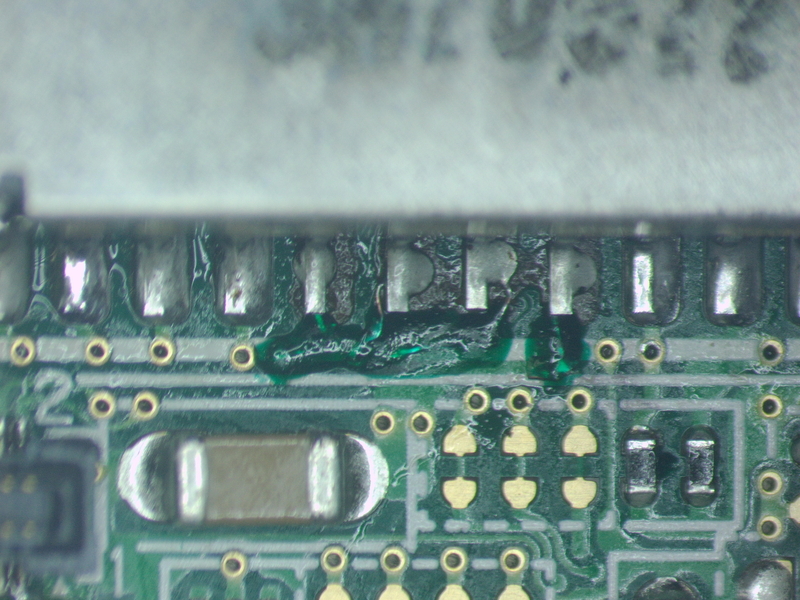

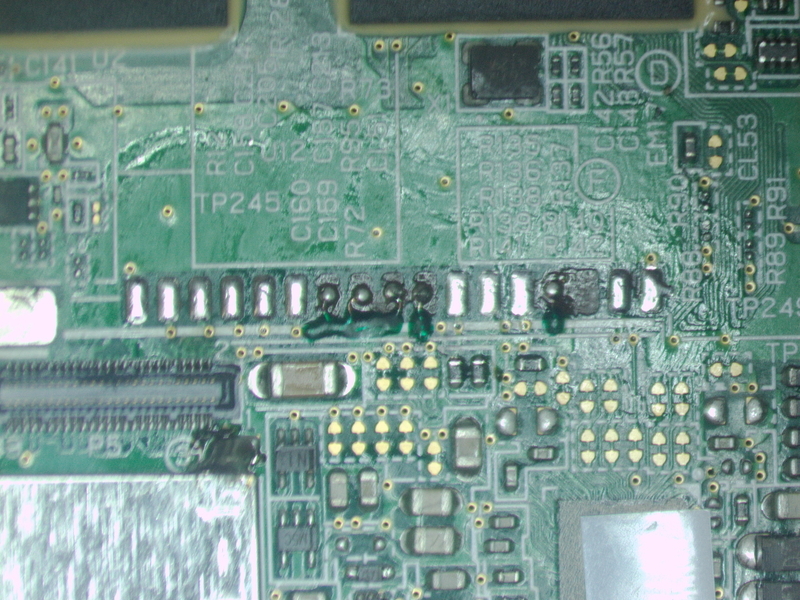

さて、回路の修復が終わったところで溶接した箇所をソルダーレジストで保護しておきます。
レジストをUVライトで固めた後、溶接点にそれぞれ予備はんだを行います。
これで新しいカードスロットを取り付ける用意が整いました。
2.新しいカードスロットを取り付ける
たっぷりとフラックスを使いはんだをのせればカードスロットの溶接完了です。
はんだ付けが終わったらエタノールを含ませた綿棒や歯ブラシでフラックスをこすり落としておきます。
3.組み立て、動作確認をする
回路の修復とカードスロットの溶接が終わったので元通り組み立てて動作確認してみましょう。
ちゃんとゲームソフトを認識するようになりました。
3DSのゲームカードスロットの交換は部品が大きいから簡単そうに見えますがきれいに外すのはなかなか難しいです。
ご自分でチャレンジされるのもいいですが、出来ないと判断したらご依頼ください。
また、近年レトロゲーム機としても人気のようで、ジャンク品を買ってきて修理して売ることで利益を出すことも出来そうです。
修理は難しい部類の機種になりますが腕に自信のある方はチャレンジしてみるのもいいかもしれないですね！
