読み込まないゲームボーイソフトを修理してみた

今回は正常に読み込まなくなったゲームボーイソフトを修理してみます。



別件でやりたいことがあって手に入れたゲームボーイカラーと一緒に手に入れたポケモンのソフトが読み込まないという事態が発生したので急遽、ソフトの修理をやってみました。


※当記事を読んで作業の真似をされて、万が一製品が故障したり、

不慮の事故が起こっても私は責任が負えませんので全て自己責任でお願いします。





懐かしのポケモン緑です。

f:id:amacustom:20200531103417j:plain



こいつがこんな感じで正常に読み込まなかった訳です。

f:id:amacustom:20200531103449j:plain



他のソフトは正常に起動したので恐らくは定番の接点の汚れが原因だと思います。

なのでメンテナンスを行うことで起動するようになると思います。



では、メンテナンスを行う為に分解していきましょう!



準備するもの

LHネジ用ドライバー

綿棒 (白いものが好ましいです)

無水エタノール (そんなに使うものではないので小容量でいいです)

メラミンスポンジ (激落ちくん)





では分解していきます



1.ネジを外す



f:id:amacustom:20200531103504j:plain


まずはソフトの裏側にあるネジを外します。

このネジはラインヘッドネジと呼ばれる特殊ネジなので専用の特殊ドライバーを使って外すことを推奨します。

色々と特殊ドライバー代わりに使えるものもあるようですがネジの頭が変形してネジを回せなくなってしまったりすることもあるようなので注意が必要です。

私は専用のドライバーを用意してネジを外しました。

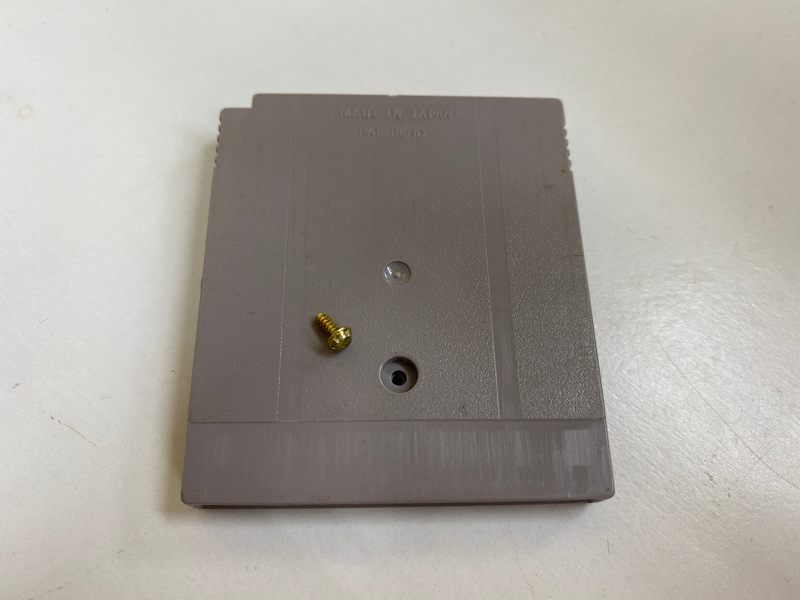

f:id:amacustom:20200531103521j:plain

さすが専用のドライバー。問題なくネジが取れました。





2.基板を取り出す



基板を取り出してチェックしてみます。

ネジさえ外れればあとは簡単です。

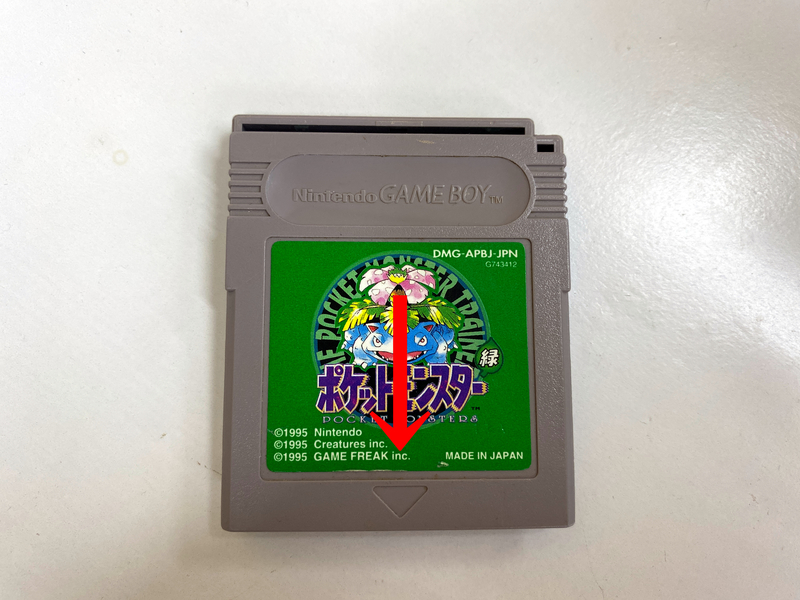

ラベルが貼られている方のケースを下にずらせばケースの分解が完了です。

f:id:amacustom:20200531103533j:plain



赤丸で囲んだ部分がかなり汚いですね。

やはり接点が汚れていることで読み込まなくなってしまったようです。

f:id:amacustom:20200531103550j:plain

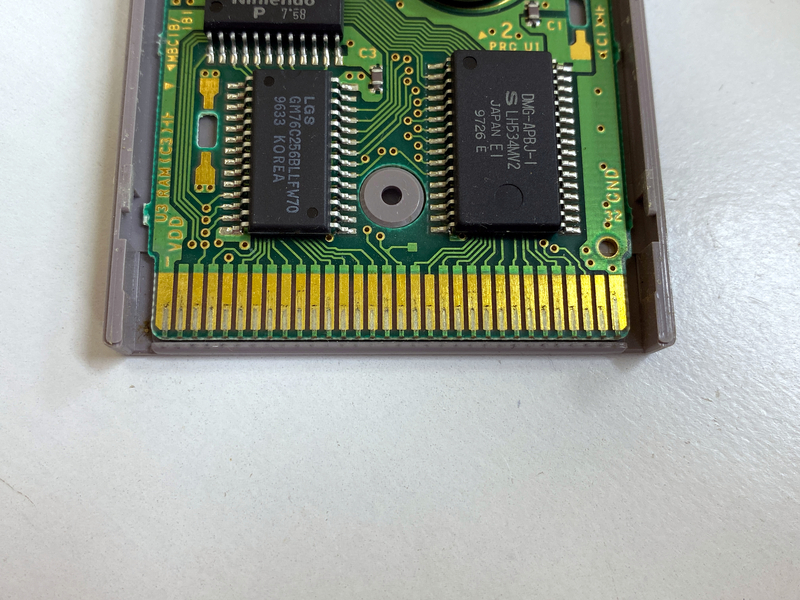

アップにするとこんな感じです。

何度も抜き差しすることで接点が削れてしまっているのと黒い汚れがついてます。

この汚れを無水エタノールを含ませた綿棒でゴシゴシして掃除してみましょう。

f:id:amacustom:20200531103607j:plain



3.接点を洗浄する

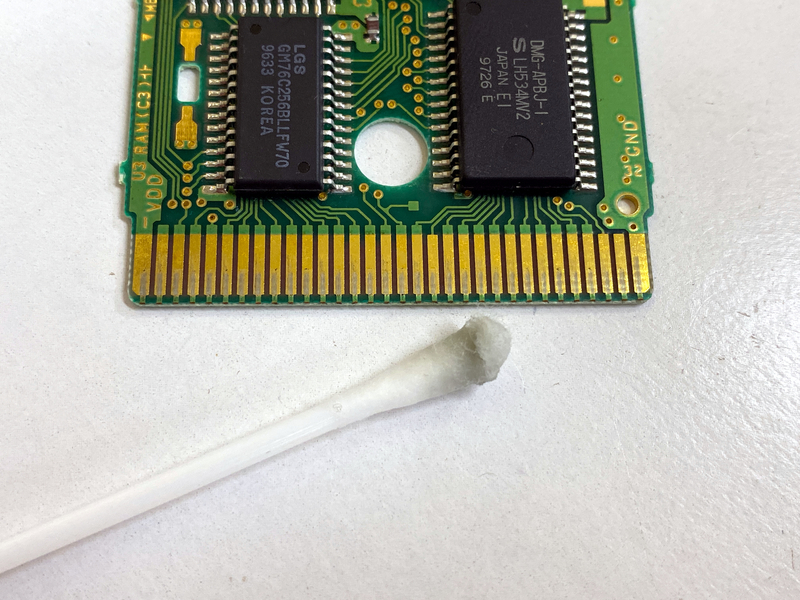

さて、無水エタノールを含ませた綿棒でゴシゴシとこすってみると

f:id:amacustom:20200531103631j:plain


この通り、綿棒に黒い汚れが付着しています。



これだけキレイになればちゃんと起動するようになったでしょう!

元通り組み立てて動作確認してみましょう。





4.動作確認



結論から言うと改善しませんでした...

そして、改善しなかった結果の写真を撮り忘れました...

なので最初の写真をもう一度載せておきます。

f:id:amacustom:20200531103449j:plain



まさかエタノール洗浄で改善しないとは思ってもみなかったので もうひとつ手を加えることにします。

エタノールでの洗浄で起動しなかったということは汚れが完全に取り切れていないということなのでは?と思ったので接点を研磨してみようと思います。



5.接点を研磨する



研磨してみようと思いますと言ったところで私はコンパウンドなど持っていません。

これだけの為に研磨剤を買うのもなんだかなぁと思い閃いたのがこちら。

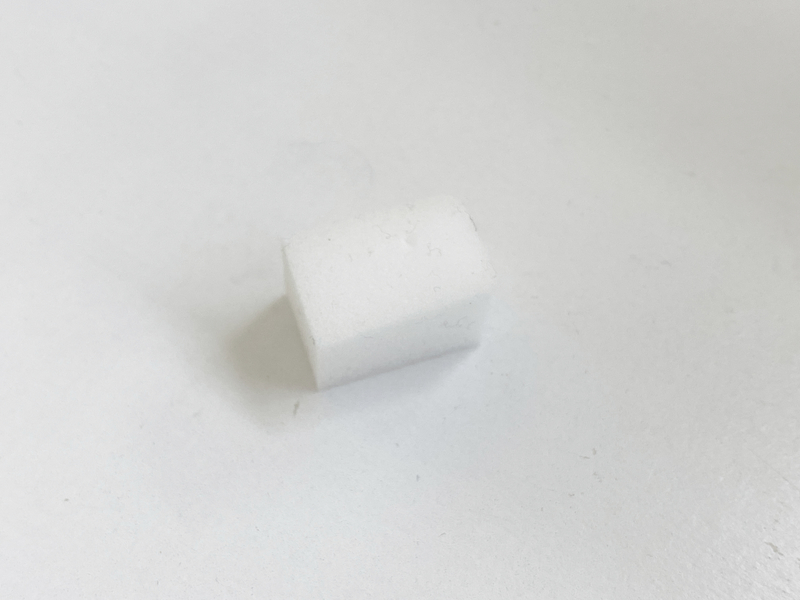

皆大好き激落ちくんです。

f:id:amacustom:20200531103642j:plain



果たして、ゲームボーイソフトの接点をメラミンスポンジでこすっていいものか。

ちょっと調べてみるとステンレスは傷がつくからあまりよろしくない、メッキならOKということでした。

それがわかったところでゲームボーイソフトの接点の素材がわからない...

わからないですがやってしまいましょう!

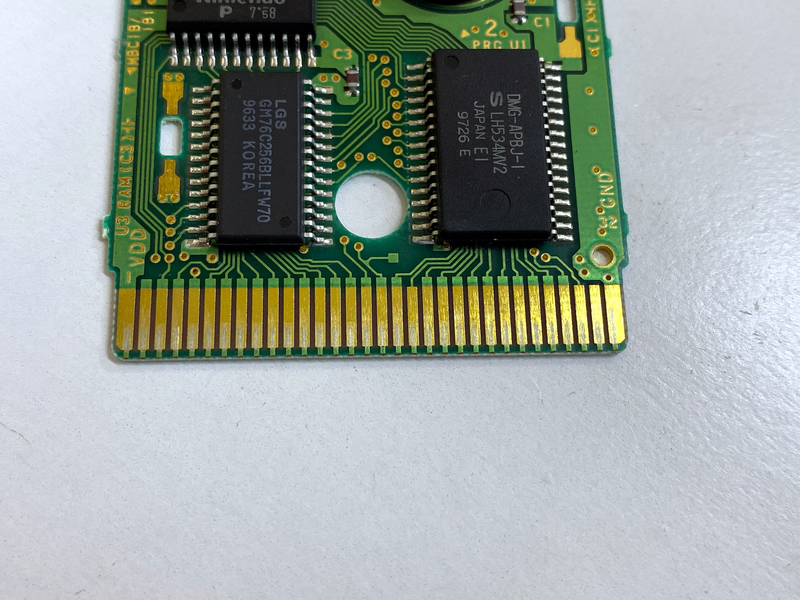

しっかりと水を含ませたメラミンスポンジでこすってみるとこんなにピカピカになりました!

f:id:amacustom:20200531103654j:plain

エタノール洗浄で取り切れなかった汚れが取れた感じがします!

さぁ今度こそ復活していて欲しい!

改めて動作確認してみます!





6.動作確認 (その2)





f:id:amacustom:20200531103710j:plain

無事に起動しました!

しばらく遊んでみましたが特に問題なく遊べてます。

(セーブ出来なかった方が電池交換をネタに記事が書けたのに...)



ということで今回は無事に修理完了です。

特に難しい作業はしていないので簡単にマネしていただけるんではないでしょうか。

是非お試しあれ。
