今回は恐らく自分で修理しようとして失敗してしまったであろうNintendo Switchの修理を行います。
訳ありということで販売されていたNintendo Switchを購入してきたのですが電源は入らない、充電の反応もないということで分解してみるとバッテリーを接続するコネクタ端子が取れてなくなっていました。
ジャンクの端末からコネクタ端子を移植すればなおると思うのでやってみます。
※当記事を読んで作業の真似をされて、万が一製品が故障したり、
不慮の事故が起こっても私は責任が負えませんので全て自己責任でお願いします。

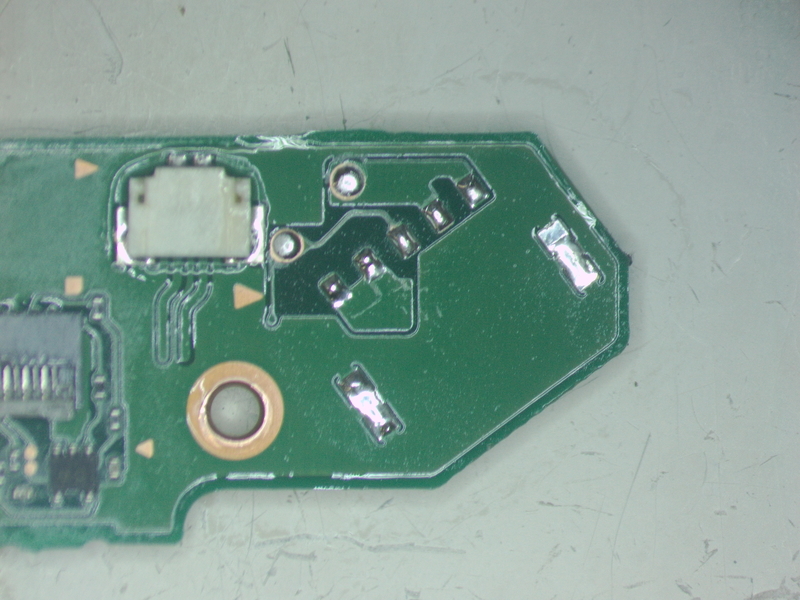

修理前はこのようにバッテリーを接続するコネクタ端子自体が取れてなくなっていました。
これでは起動しなくて当たり前ですね。
バッテリーが純正品ではなくなっているので新しいバッテリーに交換した際に力の入れ具合を間違えて破損させてしまったのでしょうか。
一か所だけはんだが盛られているように見えるので何とかしようとしたのかもしれませんね。
これくらいの修理だったら簡単なのでサクッと終わらせます。
では、修理していきましょう！
準備するもの
精密ドライバーセット,特殊ネジ ドライバー 磁石付き とるくす マイナス 三角 六角 プラス 星形 y字ドライバー switch カメラ スマホ修理ツール ペン型 差し替えドライバー 時計 眼鏡 mac ps4 パソコン iphone 分解工具
- 余程特殊なネジが使われていなければこれがあれば大抵の端末は分解出来ると思います
CARELAGE(ケアレージュ) 抗菌ふつう綿棒 200本2個組
- フラックスの除去に使います
- もちろん100均のもので十分です
無水エタノールP 500ml(掃除)
- フラックスの除去に使います。
- 残れば掃除などに使えますが必要なければ小容量のもので大丈夫です
白光(HAKKO) ダイヤル式温度制御はんだこて FX600-02
- こて先の温度が上がる速度が早く使いやすいです
goot(グット) はんだこて台 ニクロムヒーターはんだごて専用 スポンジ付き ST-11 日本製
- 土台に重量がありはんだごてを置いても安定します
goot(グット) 電子工作用 鉛入りはんだ Φ1.0mm スズ60%/鉛40% ヤニ入り SD-63
- コンパクトで作業しやすいです
zmart はんだ フラックス AMTECH Nc-559-asm BGA PCB 無洗浄 ペースト 10ccはんだ付け
- 液体のフラックスとは違い蒸発しにくくはんだ付けが容易になります
goot(グット) はんだ吸取線 幅3.0mm 長1.5m CP-3015 日本製
- 余分なはんだを除去するのに使用します
Nintendo Switch用バッテリーソケット,2ユニット,スペアパーツ,新品
- 交換用のバッテリー接続端子です
YIHUA 959D リワークステーション ホットエアーガン 温度制御型（100℃～500℃） PSE認証 日本語取扱説明書付き 高速加熱 低騒音
- 基板実装部品の取り外しや取り付けに使います
KiloNext プラモデル 模型 工具 精密 ピンセット 使い分け可能 6種類セット
- 6種類セットになっているので用途別に使い分け出来て便利です
USB顕微鏡カメラビデオ 画像とビデオ KP-2307V 21MP HDMI Cマウント実験用 顕微鏡カメラ レンズコネクターC/CS 7倍デジタルズーム 産業用 カメラセンサー USプラグ 2,100 万画素 設定調節可能
- 細かい作業になるので顕微鏡で拡大しないと精度が落ちます
あると便利なもの
iFu 電動ドライバー 小型精密ドライバーセット 42 in 1 ペン型電動精密ドライバー (Grey)
- ネジが多いので分解時に電動ドライバーがあるととても楽です
ミネシマ 細工ヘラ ホビーツール TM-102
- 上記の工具が大きくて使いにくい箇所にはこちらのヘラが便利です
本体の分解は記事にするほどのことではないので分解後の作業を記事にします。
1.ジャンク基板からバッテリー接続コネクタ端子を取り外す
まずは基板からバッテリーを接続するコネクタ端子を取り外します。
コネクタを取り外すためにフラックスを塗布します。
フラックスが塗布出来たらコネクタの裏側からホットエアーで熱風を当てて基板を熱します。
端子の上から熱風を当てると端子が溶けてしまうので必ず裏側から熱していきます。
裏側から熱風を当てるには作業台から基板がはみ出るように置いて作業台にマスキングテープ等で基板を貼り付けて固定します。
はみ出している部分が少ないと熱風を当てたときに作業台も一緒に熱されて焦げてしまったりすることがあるので、基板の熱風を当てる箇所を作業台に影響のない箇所にしておくようにしてください。
端子部分のはんだが溶けてくると、はんだの色がくすんだ状態からキラキラとした光沢をもった銀色に変わります。
色が変化してきたと思ったら端子をピンセットで優しくつまみ上げると簡単に取り外せると思います。

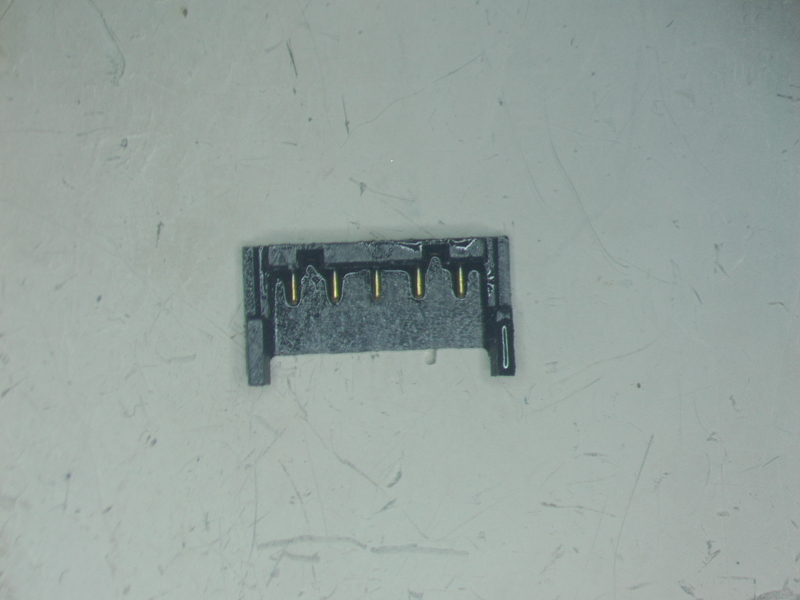

取り外したコネクタ端子がこちらです。
これを故障した基板に取り付けていきます。
2.故障した基板に予備はんだをする
交換用のコネクタ端子を取り外せたところで、故障した基板に取り付ける準備をします。
故障した基板にはランドにはんだが残っている状態なのでまずはこれをきれいに除去します。
はんだの除去にははんだごて、フラックス、はんだ吸収線を使います。

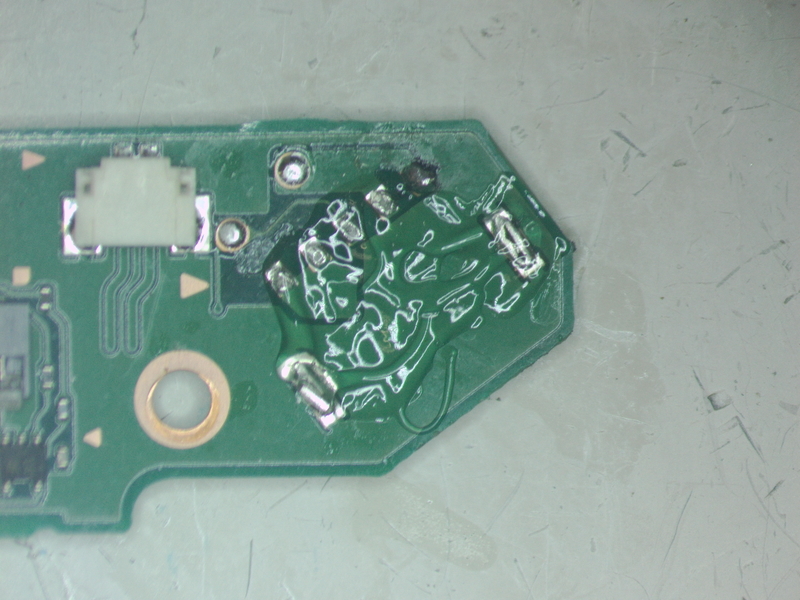

このようにはんだが残っている箇所にしっかりとフラックスを塗布します。
フラックスが塗布出来たらあとははんだ吸収線を使いはんだを除去していきます。
除去したいはんだの上にはんだ吸収線を当てて、その上からはんだごてで熱してはんだを溶かし、はんだ吸収線に吸い込ませます。

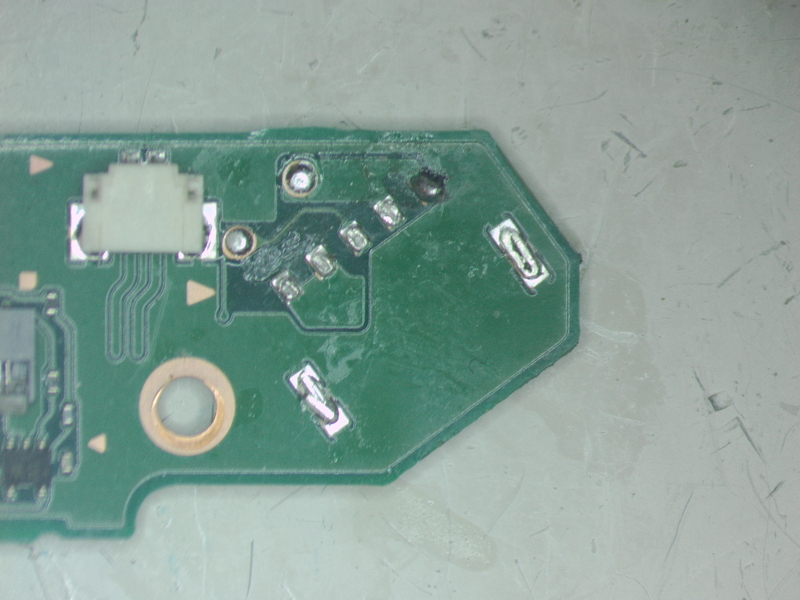

計7か所のはんだを除去するとこのようになります。
はんだを除去したあとは無水エタノールを含ませた綿棒でしっかりとフラックスを除去しておきます。
フラックスは熱を与えすぎたり、時間が経過すると固まってきて清掃するのが大変になるのではんだ除去後、すぐに清掃するようにした方がいいと思います。

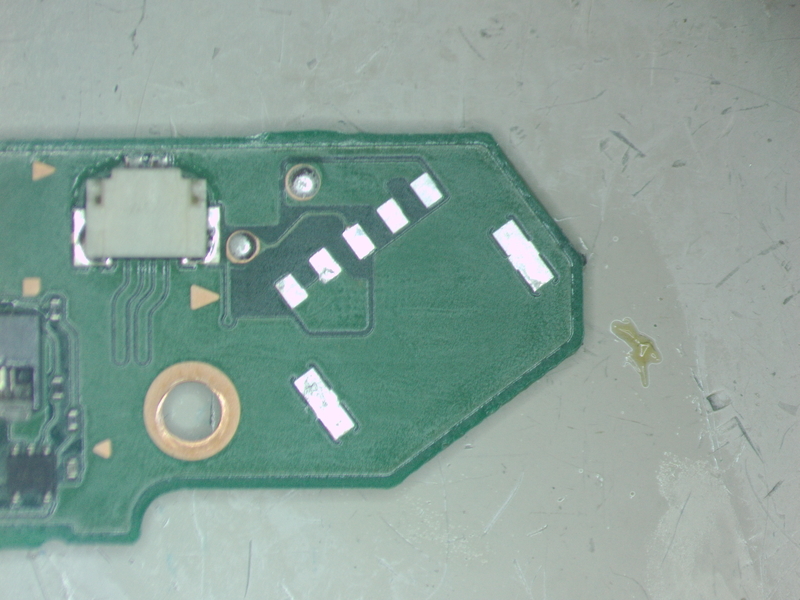

はんだの除去が終わったらきれいになったランドにはんだを乗せていきます。
はんだを除去するときと同じようにしっかりとフラックスを塗ってからはんだごてではんだを乗せます。
はんだを乗せ終わったらもう一度残っているフラックスを無水エタノールを含ませた綿棒できれいに清掃します。
これでコネクタ端子を取り付ける準備が出来ました。
次はコネクタ端子を溶接していきます。
3.バッテリーコネクタを取り付ける
予備はんだが終わったので再度はんだ部分にフラックスを塗布します。
その上にジャンク基板から取り外したバッテリーコネクタ端子を乗せて位置合わせをします。

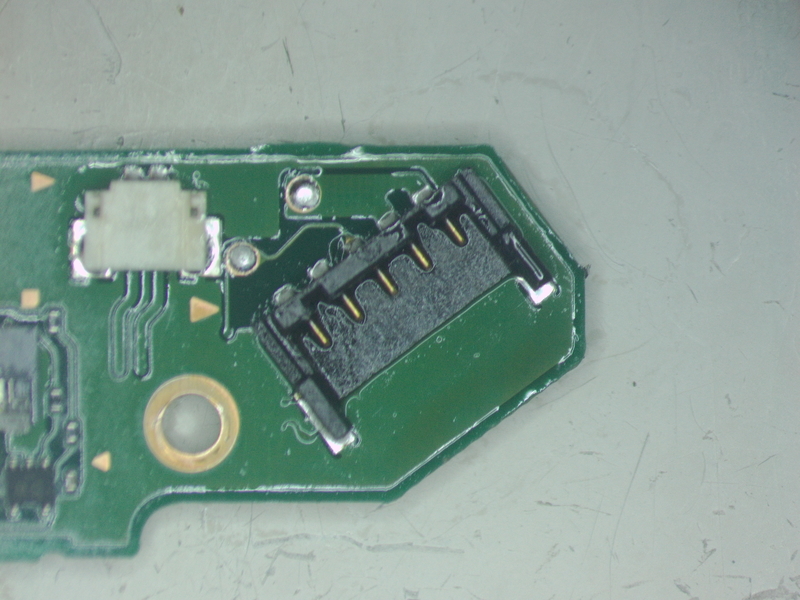

この状態で基板の下からホットエアーで熱風を当ててはんだを溶かし、コネクタを接合します。
取り付けが終わったら無水エタノールでしっかりと洗浄しておきます。
洗浄が終わったらバッテリー接続コネクタ端子の取り付け作業は完了です。
4.動作確認をする

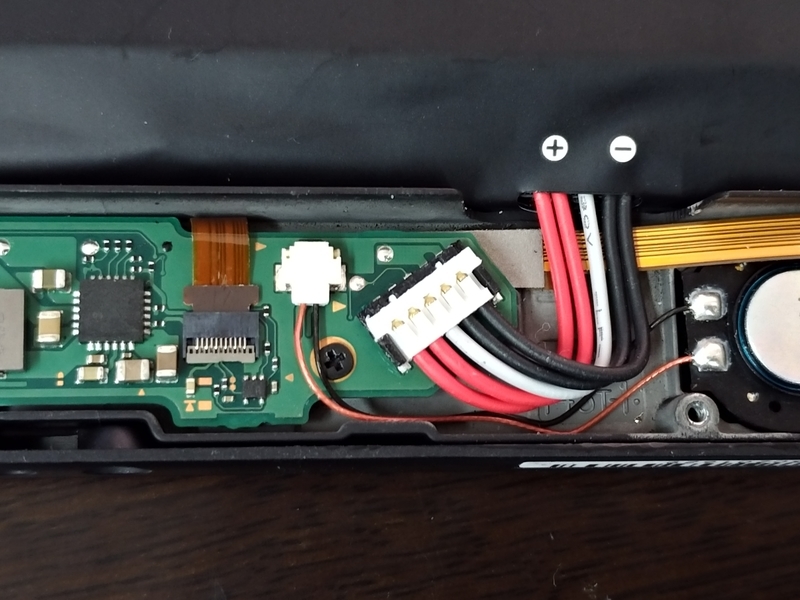

バッテリー接続コネクタ端子の取り付けが完了したので本体を元通りに組み上げて動作確認を行います。
バッテリーが正しく接続できるようになりました。
電源を入れてみると問題なく動作しておりました！
今回の故障は恐らく自分でバッテリー交換をしてみようとした結果引き起こされたものと想像しているのですが、実際に自分でNintendo Swtichのバッテリー交換をしてみようと思っている方は十分に気を付けて作業してくださいね。
今回のように自分にも出来そうだと思って手を出して起動しない状態になってしまうこともありますので、やるなら十分に下調べをしてから作業することをおすすめします。
