今回は誤って破損させてしまったというUSBメモリの修理依頼をいただきましたので基板修理をしてみます。

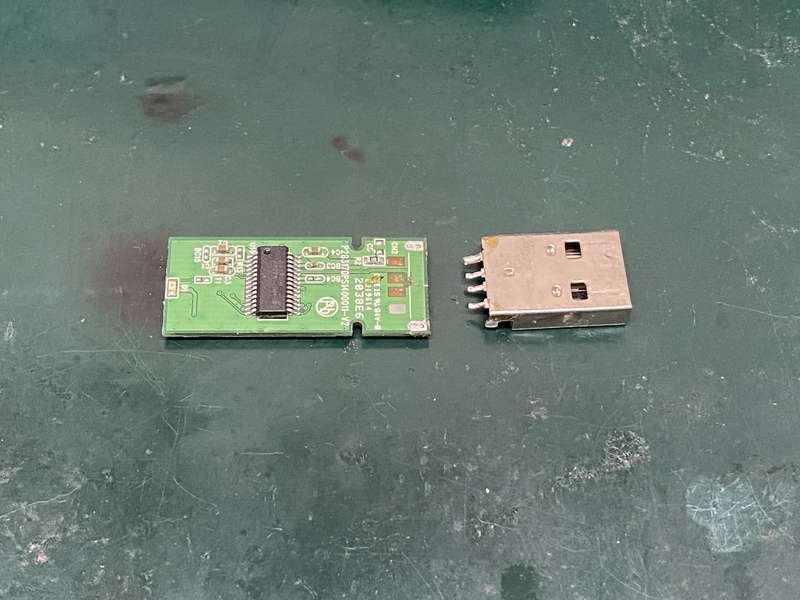

お預かりしたUSBメモリがこちらです。
端子と基板が真っ二つになってしまっています。
これでは内部のデータを閲覧することすら出来ません。
大事なデータが入っているとのことで何とかなりませんか、と修理をご依頼いただきました。
事前にお写真をいただいていた限りでは自分の技量で修復出来そうに見受けられましたので担当させていただくことになりました。
回路の修復を行うことでデータを抽出出来る状態に復旧すればいいのですが、初めての経験なのでやってみなければ復旧させられるかどうかはわからないということもご了承いただきましたので作業を行ってみます。
※当記事を読んで作業の真似をされて、万が一製品が故障したり、
不慮の事故が起こっても私は責任が負えませんので全て自己責任でお願いします。
では、修理していきましょう！
準備するもの
CARELAGE(ケアレージュ) 抗菌ふつう綿棒 200本2個組
- フラックスの除去に使います
- もちろん100均のもので十分です
無水エタノールP 500ml(掃除)
- フラックスの除去に使います。
- 残れば掃除などに使えますが必要なければ小容量のもので大丈夫です
白光(HAKKO) ダイヤル式温度制御はんだこて FX600-02
- こて先の温度が上がる速度が早く使いやすいです
goot(グット) はんだこて台 ニクロムヒーターはんだごて専用 スポンジ付き ST-11 日本製
- 土台に重量がありはんだごてを置いても安定します
goot(グット) 電子工作用 鉛入りはんだ Φ1.0mm スズ60%/鉛40% ヤニ入り SD-63
- コンパクトで作業しやすいです
こて先ポリッシャー ケミカルペースト はんだ付け用 フラックス 精密電子製 品 個セット B BGAに最適 100g RMA-223-UVロジンはんだフラックスリキッド 電気修復ツール用 CSP BGA 個セット Bボード保護
- 液体のフラックスとは違い蒸発しにくくはんだ付けが容易になります
goot(グット) はんだ吸取線 幅3.0mm 長1.5m CP-3015 日本製
- 余分なはんだを除去するのに使用します
OHM(オーム電機) デジタルマルチテスター 普及型 TDX-200 (04-1855)
- 回路の導通チェックに使用します
KiloNext プラモデル 模型 工具 精密 ピンセット 使い分け可能 6種類セット
- 6種類セットになっているので用途別に使い分け出来て便利です
オルファ(OLFA) アートナイフプロ 替刃付き 直線刃 20枚 157EC XB157T20 細工用カッター ペンナイフ
- エナメル線を切断する為に使用します
あると便利なもの
HAYEAR 38MP 1080P 2K HDMIUSB産業用ビデオ顕微鏡カメラ広視野マニュアルIRIS120Xズームレンズ（PCBはんだ付け修理用）
- 細かい作業になるので顕微鏡で拡大しないと精度が落ちます
1.回路の点検を行います
まずは回路の点検をしていきます。

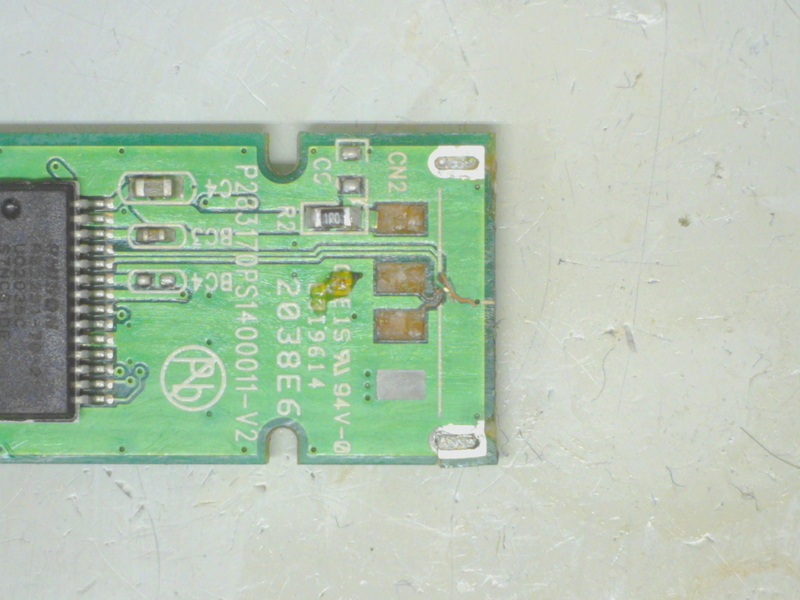

顕微鏡で拡大するとこのような状態になっています。
端子のピンを溶接する為の溶接点が4つありますが4つの内、3つが剥離してしまっています。
端子が折れた衝撃で溶接点が剥がれてしまったようです。
幸い剥がれた溶接点が繋がっている先は目視で追いやすく、修復自体は簡単そうに見えます。
外れた端子の足の部分だけ先に溶接して回路の修復を行っていこうと思います。
2.取れてしまった端子を溶接し、回路を修復する

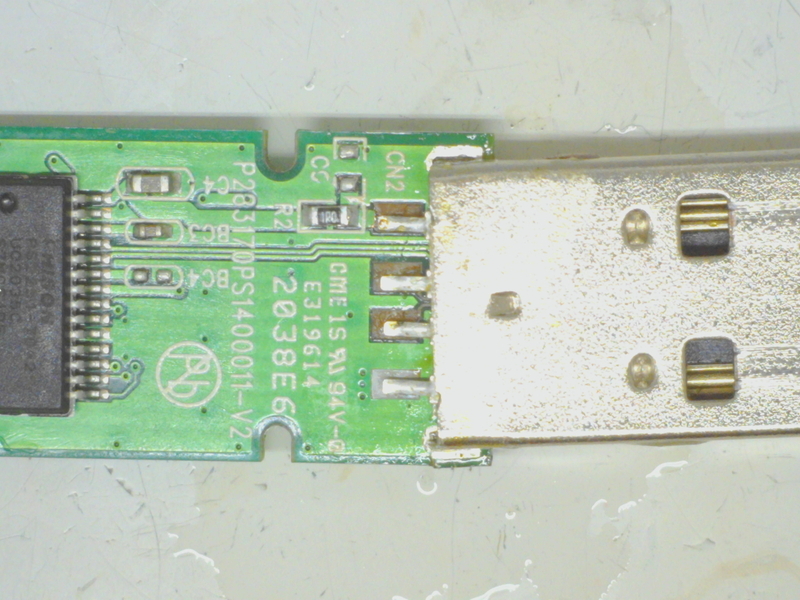

まずは端子を基板に固定する為に足の部分だけ基板に溶接します。
これで端子が基板に固定されましたので作業がしやすくなりました。
あとはエナメル線を使って回路を修復していきます。
予め端子のピンにはんだを少しのせておきます。
ピン側にエナメル線を溶接し、そこから回路をたどり接続されるべき回路に繋ぎます。
これで回路の修復は完了です。
3.動作確認をする
PCに接続し問題なくUSBメモリを認識することが確認出来ました。
(数か月前に修理した案件で復旧後のUSBメモリを認識していることが分かる写真を紛失してしまいました．．．)
このままの状態でお返ししてデータをバックアップしていただくのは危ないと思ったので新しいUSBメモリにすべてのデータを移行して、修理したUSBメモリとデータを移したUSBメモリどちらもお返しさせていただきました。
基板の損傷が激しかったのですが無事にデータを復旧させることが出来て非常に喜んでいただけました。
同様の状態であれば修理をすればデータを救い出せる可能性がございますので諦めずに一度ご相談ください。
