端子部分が曲がってしまったUSBメモリを修理させていただきました (回路修復修理)
※本ブログにはプロモーションが含まれています
今回は端子部分が曲がってしまいPCに接続しても認識しなくなってしまったというUSBメモリを修理させていただきましたのでご紹介させていただきます。
PCに挿している状態で荷物がぶつかってしまい曲がってしまったとのことでした。
保存していたデータをどうにか救い出したいということでご依頼いただきました。
※当記事を読んで作業の真似をされて、万が一製品が故障したり、
不慮の事故が起こっても私は責任が負えませんので全て自己責任でお願いします。
では、修理していきましょう！
準備するもの
CARELAGE(ケアレージュ) 抗菌ふつう綿棒 200本2個組
- フラックスの除去に使います
- もちろん100均のもので十分です
無水エタノールP 500ml(掃除)
- フラックスの除去に使います。
- 残れば掃除などに使えますが必要なければ小容量のもので大丈夫です
白光(HAKKO) ダイヤル式温度制御はんだこて FX600-02
- こて先の温度が上がる速度が早く使いやすいです
goot(グット) はんだこて台 ニクロムヒーターはんだごて専用 スポンジ付き ST-11 日本製
- 土台に重量がありはんだごてを置いても安定します
goot(グット) 電子工作用 鉛入りはんだ Φ1.0mm スズ60%/鉛40% ヤニ入り SD-63
- コンパクトで作業しやすいです
こて先ポリッシャー ケミカルペースト はんだ付け用 フラックス 精密電子製 品 個セット B BGAに最適 100g RMA-223-UVロジンはんだフラックスリキッド 電気修復ツール用 CSP BGA 個セット Bボード保護
- 液体のフラックスとは違い蒸発しにくくはんだ付けが容易になります
goot(グット) はんだ吸取線 幅3.0mm 長1.5m CP-3015 日本製
- 余分なはんだを除去するのに使用します
OHM(オーム電機) デジタルマルチテスター 普及型 TDX-200 (04-1855)
- 回路の導通チェックに使用します
KiloNext プラモデル 模型 工具 精密 ピンセット 使い分け可能 6種類セット
- 6種類セットになっているので用途別に使い分け出来て便利です
オルファ(OLFA) アートナイフプロ 替刃付き 直線刃 20枚 157EC XB157T20 細工用カッター ペンナイフ
- エナメル線を切断する為に使用します
あると便利なもの
HAYEAR 38MP 1080P 2K HDMIUSB産業用ビデオ顕微鏡カメラ広視野マニュアルIRIS120Xズームレンズ（PCBはんだ付け修理用）
- 細かい作業になるので顕微鏡で拡大しないと精度が落ちます
1.回路の点検を行います
何故PCに接続しても認識しないのか状態の確認を行ってみます。

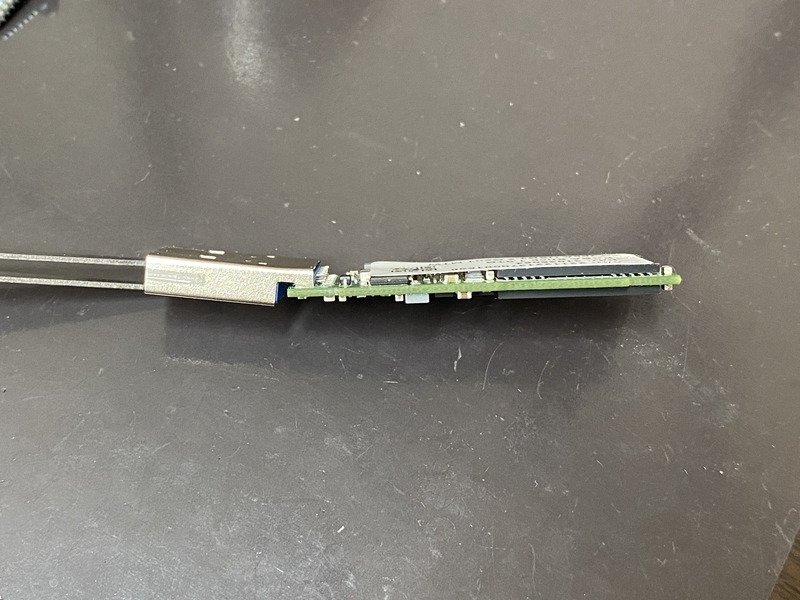

横から見るとこのようになっています。

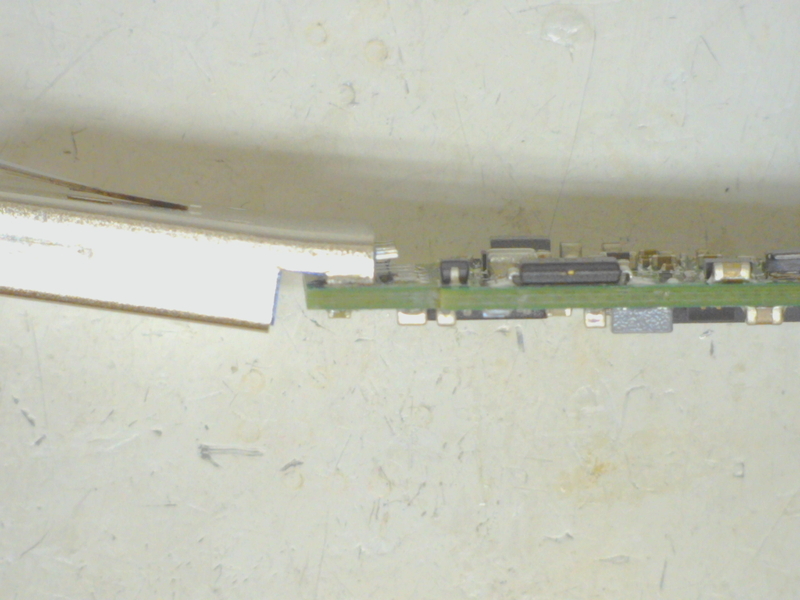

非常にわかりにくいのですが本来基板に接続されていないといけないピンが折れてしまっている状態です。
この折れてしまったピンの部分の回路を0.3mmのエナメル線を使って修復します。
2.エナメル線を使って断線した回路を修復する

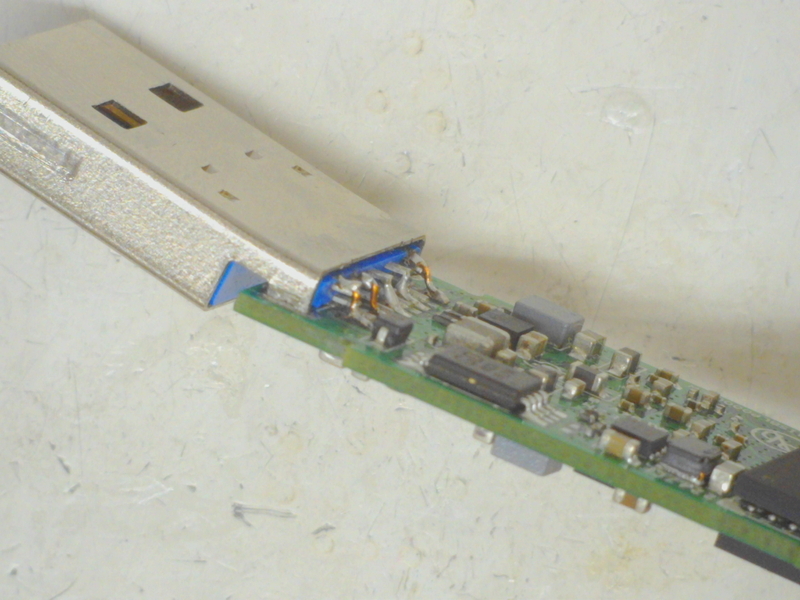

作業中の写真を撮り忘れてしまったので作業完了後の写真しかないのですが、0.3mmのエナメル線で断線した回路を修復しました。
なんとかピンが折れずに残っていた箇所ははんだを多く盛ることで対処しました。
それぞれの回路の導通を確認すると全て導通していたので回路の修復は完了です。
3.動作確認をする
PCに接続すると問題なくUSBメモリを認識してくれました。
この状態だと気を付けていてもPCに挿しこんだ際にまた破損してしまうのではないかと思い新しいUSBメモリにデータをコピーして返却させていただきました。
以前記事にした修理内容を見てご依頼いただいたということで、今回もお力になれてよかったです。
