FRAG (フラッシングレッドアンドグリーンライト)に陥ってしまった初代XBOXの基板修理をさせていただきました (回路修復)
※本ブログにはプロモーションが含まれています
今回はFRAGになってしまったというXBOXを修理出来ますか？とご相談いただいた案件のご紹介です。
電源ボタンを押しても電源ランプが緑と赤色に交互に点滅し、正常に起動していない状態です。
XBOXの修理は初めての経験で、何が原因なのかわからなかったのですが色々調べてみると電解コンデンサの劣化によるものかもしれないとのことで、もしかすると修理出来るかもしれないということでお預かりさせていただきました。
色々と手探りで作業し、結果的に原因が特定出来て修理出来たのでその工程をご紹介します。
※当記事を読んで作業の真似をされて、万が一製品が故障したり、
不慮の事故が起こっても私は責任が負えませんので全て自己責任でお願いします。
今回修理させていただくのがこちらの初代XBOXです。
電源ランプが緑と赤に交互に点滅し、後ろのモニターに映像が出力されておらず、起動していない状態です。
ということで、修理していきましょう！
準備するもの
精密ドライバーセット,特殊ネジ ドライバー 磁石付き とるくす マイナス 三角 六角 プラス 星形 y字ドライバー switch カメラ スマホ修理ツール ペン型 差し替えドライバー 時計 眼鏡 mac ps4 パソコン iphone 分解工具
- 余程特殊なネジが使われていなければこれがあれば大抵の端末は分解出来ると思います
CARELAGE(ケアレージュ) 抗菌ふつう綿棒 200本2個組
- フラックスの除去に使います
- もちろん100均のもので十分です
無水エタノールP 500ml(掃除)
- フラックスの除去に使います。
- 残れば掃除などに使えますが必要なければ小容量のもので大丈夫です
白光(HAKKO) ダイヤル式温度制御はんだこて FX600-02
- こて先の温度が上がる速度が早く使いやすいです
goot(グット) はんだこて台 ニクロムヒーターはんだごて専用 スポンジ付き ST-11 日本製
- 土台に重量がありはんだごてを置いても安定します
goot(グット) 電子工作用 鉛入りはんだ Φ1.0mm スズ60%/鉛40% ヤニ入り SD-63
- コンパクトで作業しやすいです
こて先ポリッシャー ケミカルペースト はんだ付け用 フラックス 精密電子製 品 個セット B BGAに最適 100g RMA-223-UVロジンはんだフラックスリキッド 電気修復ツール用 CSP BGA 個セット Bボード保護
- 液体のフラックスとは違い蒸発しにくくはんだ付けが容易になります
goot(グット) はんだ吸取線 幅3.0mm 長1.5m CP-3015 日本製
- 余分なはんだを除去するのに使用します
OHM(オーム電機) デジタルマルチテスター 普及型 TDX-200 (04-1855)
- 回路の導通チェックに使用します
KiloNext プラモデル 模型 工具 精密 ピンセット 使い分け可能 6種類セット
- 6種類セットになっているので用途別に使い分け出来て便利です
オルファ(OLFA) アートナイフプロ 替刃付き 直線刃 20枚 157EC XB157T20 細工用カッター ペンナイフ
- 基板のレジストを削り回路を露出させる為に使用します
KOSDFOGE ソルダーマスクインク グリーン UV 硬化ソルダーレジストインク 10Cc PCB はんだ付け用プッシャーニードル付き
- 回路修復に使用するエナメル線が取れにくいように保護する為に使用します
あると便利なもの
【Amazon.co.jp限定】E·Durable 電動精密ドライバー N30 グレー ドライバー 電動 小型 電動ドライバー 軽量 ペン型 正逆転 自動 USB充電式 LEDライト付き コンパクト 日本語説明書付き
- ネジが多いので分解時に電動ドライバーがあるととても楽です
分解工房 iSesamo【iPhone/iPod/iPad対応修理工具】分解工房オリジナルロゴ版
- 分解時、固くて開腹・殻割りしにくい部分にはこれが便利です
ミネシマ 細工ヘラ ホビーツール TM-102
- 上記の工具が大きくて使いにくい箇所にはこちらのヘラが便利です
HAYEAR 38MP 1080P 2K HDMIUSB産業用ビデオ顕微鏡カメラ広視野マニュアルIRIS120Xズームレンズ（PCBはんだ付け修理用）
- 細かい作業になるので顕微鏡で拡大しないと精度が落ちます
本体の分解は記事にするほどのことではないので分解後の作業を記事にします。
今回は事前に色々と基板の状態を検査し、ようやく故障の原因を突き止めて修理が出来た案件です。
冒頭でも書きましたが電解コンデンサの劣化によるものかもしれないと思い少し膨らんでいるコンデンサを取り外して静電容量を測ってみても特に問題がありませんでした。
また、時計の設定を保存する為に使用されるコンデンサが液漏れや膨張してしまっていて機能していないことで起動しなくなるという情報もありましたのでそのコンデンサも取り外して状態をチェックしてみましたが問題なし．．．
その他にも電源部分のコンデンサの劣化が原因という情報があったのでそちらも同様に確認してみましたが異常なし、ということで今回は私の知識や技量では修理出来ないのでは、と少し諦めかけていました。
最後に基板全体を目視確認してみようと思い、顕微鏡でくまなく基板を見ていると回路が断線している箇所があるような気がしたので回路の導通チェックを行ってみると本当に断線しておりました。
この断線を修復するだけで復旧するとは思えませんでしたがダメ元で断線部分を修復してみようと思いやってみました。
1.回路断線部分の導通チェックを行う
なんだか断線している気がする回路が通っているか確認します。

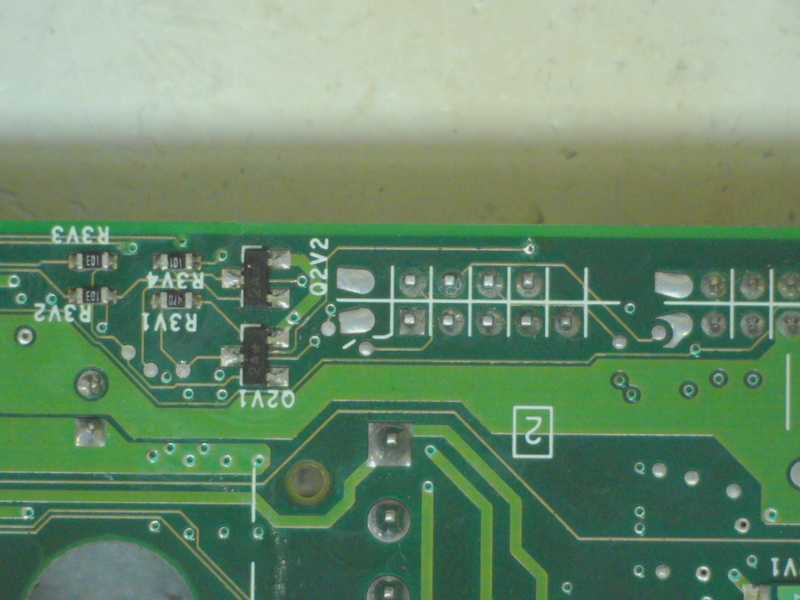

Q2V2と書かれている右側の回路が何だか少し途切れているように見えませんか？
怪しいと感じている回路を赤くなぞってみました。
この回路の導通を測ってみると回路が繋がっておらず内部で断線しておりました。
他にも同様の断線箇所があるのではないかと思い調べてみるともう1か所導通のない回路がありました。

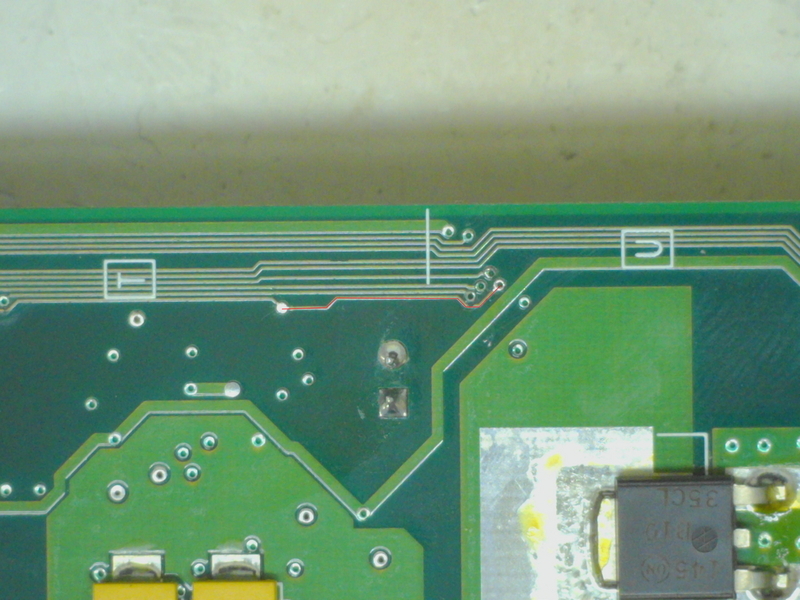

先ほどと同様に断線か所を赤くなぞってみました。
回路が断線している部分が2か所ありましたのでこの断線か所を修復していきます。
2.断線している回路を修復する
それでは断線した回路をエナメル線を使って修復していこうと思います。

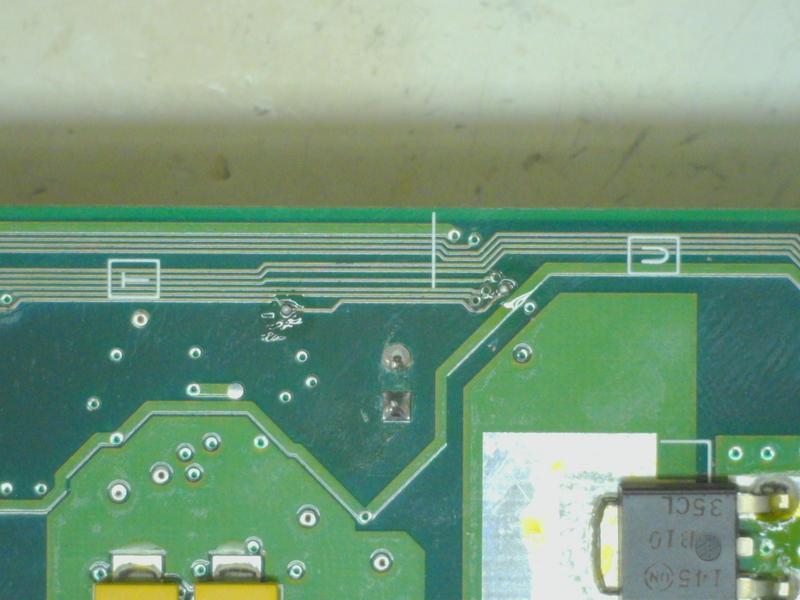

断線してしまっている回路を繋げるために回路の上のレジストをナイフで削り取り、内部の回路をむき出しの状態にします。
そしてむき出しになった回路にフラックスを塗布し、予備はんだを行います。
予備はんだが出来たらエナメル線を使って回路を繋ぎます。

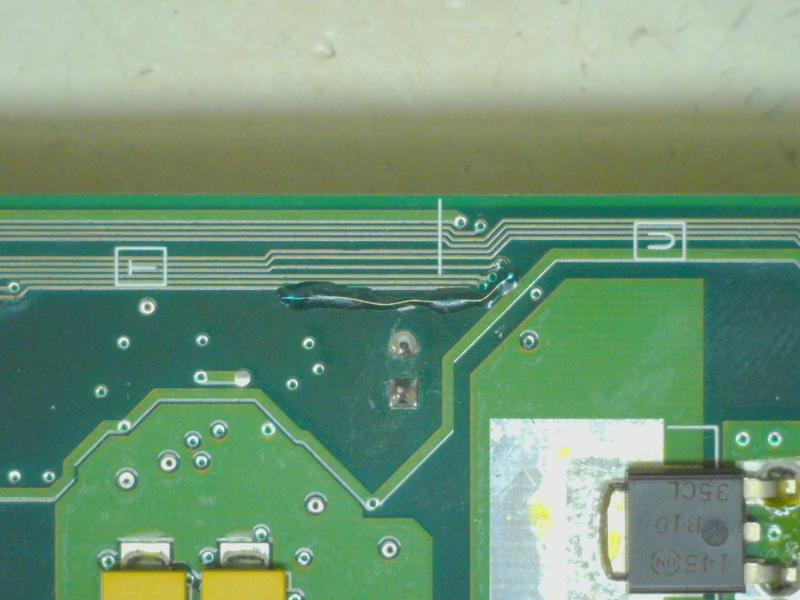

0.1mmのエナメル線を使って回路を繋いでいるので組み立てる際などに簡単に断線してしまいますのでソルダーレジストを使って回路を保護しておきます。
もう1か所の断線か所も同様に処置を行います。
繋がってさえいれば線の這わせ方はどのようにしてもらっても大丈夫です。
こちらも最後にソルダーレジストで固めて作業は完了です。
3.組み立てて動作確認を行う
回路の修復作業が完了したので元通りに組み立てて起動確認を行います。
電源ボタンを押してみるとモニターに大きなXBOXの文字が！
まさか起動するようになると思っていませんでしたが無事に復旧致しました。
正直復旧させることは出来ないと思っていたのでとても嬉しかったです。
また1つ、修理出来る故障事例が増えました。
このFRAGの状態になってしまう原因が絶対に今回のような回路断線とは限らないので復旧させることが出来ない場合もあるとは思いますが同じような故障でお困りの方は是非一度ご相談ください。
